TBM چیست و چگونه کار می‌کند؟

در پروژه‌های بزرگ زیرزمینی مانند مترو، تونل‌های راه‌آهن، تونل‌های آب‌رسانی یا حتی تونل‌های انتقال انرژی، استفاده از ماشین‌آلات پیشرفته برای حفر تونل ضروری است. یکی از مهم‌ترین این ماشین‌آلات، TBM یا ماشین حفر تونل است که با فناوری پیشرفته خود، امکان حفر تونل‌ها در شرایط مختلف زمین‌شناسی را فراهم می‌آورد. اما دقیقاً TBM چیست و چگونه کار می‌کند؟ در این مقاله به بررسی کامل این دستگاه و اصول عملکرد آن می‌پردازیم.

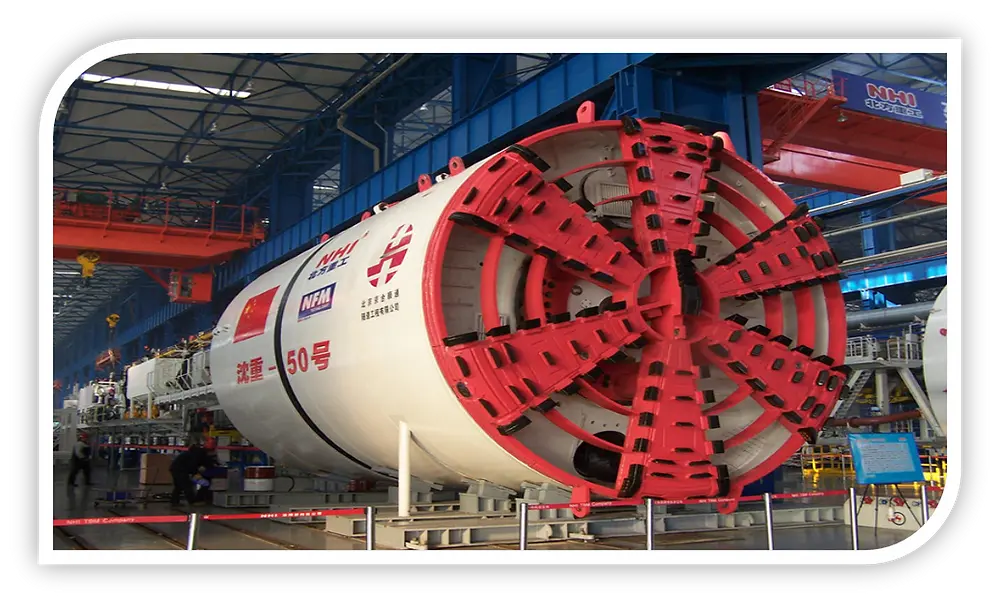

ماشین حفر تونل (TBM) چیست؟

TBM مخفف Tunnel Boring Machine است که به فارسی به عنوان ماشین حفر تونل شناخته می‌شود. این دستگاه یک ماشین صنعتی بزرگ و پیچیده است که برای حفر تونل‌ها در زیر زمین طراحی شده‌است. TBM‌ها در پروژه‌های زیرزمینی با قطرهای مختلف از چند متر تا ده‌ها متر استفاده می‌شوند و می‌توانند در انواع مختلفی از خاک و سنگ، از جمله سنگ‌های سخت و رسوبات نرم، کار کنند.

این ماشین‌ها به دلیل دقت بالا، سرعت حفر و کاهش خطرات برای کارگران، جایگزین روش‌های سنتی حفر تونل مانند استفاده از دینامیت یا حفر دستی شده‌اند. TBM‌ها در پروژه‌های زیرزمینی بزرگ مانند متروهای شهری، تونل‌های راه‌آهن، تونل‌های انتقال آب و حتی تونل‌های زیر دریا استفاده می‌شوند.

تاریخچه و تکامل TBM

استفاده از ماشین‌آلات برای حفر تونل به قرن نوزدهم بازمی‌گردد، اما توسعه TBM‌های مدرن در قرن بیستم اتفاق افتاد. اولین TBM‌های موفق در دهه ۱۹۵۰ و ۱۹۶۰ طراحی و ساخته شدند و از آن زمان به بعد، این فناوری به سرعت پیشرفت کرده‌است. امروزه، TBM‌ها با استفاده از سیستم‌های هیدرولیک، الکترونیک و کنترل کامپیوتری، قادر به حفر تونل‌ها در شرایط بسیار سخت هستند.

در دهه‌های اخیر، با پیشرفت فناوری، TBM‌ها به دستگاه‌هایی تبدیل شده‌اند که می‌توانند در سنگ‌های بسیار سخت، مانند گرانیت یا بازالت، حفر کنند. همچنین، طراحی‌های جدیدی مانند TBM‌های دوگانه (Dual Mode TBM) که می‌توانند در هر دو حالت سنگ و خاک کار کنند، توسعه یافته‌اند.

چگونه TBM کار می‌کند؟

عملکرد TBM به نوع خاک یا سنگ بستگی دارد، اما اصول کلی کار این دستگاه‌ها تقریباً مشابه است. در ادامه، به بررسی مراحل اصلی کار یک TBM می‌پردازیم:

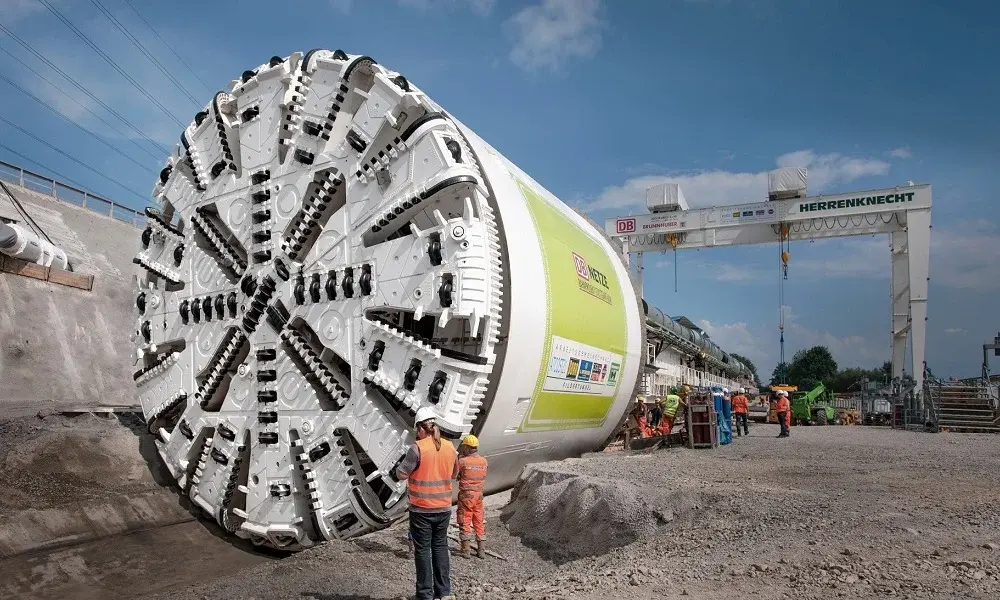

۱. سیستم حفر

در مرکز TBM، یک سر حفر یا کاپ (Cutting Head) قرار دارد که با استفاده از ابزارهای برشی یا خردکننده، سنگ یا خاک را می‌شکند. این ابزارها می‌توانند شامل:

• دندانه‌های برشی برای خاک‌های نرم
• ابزارهای خردکننده برای سنگ‌های سخت
• دیسک‌های برش برای سنگ‌های بسیار سخت

سر حفر با چرخش و فشار به جلو، مواد را می‌شکند و سپس با استفاده از سیستم انتقال، آنها را به سمت عقب منتقل می‌کند.

۲. انتقال مواد حفر شده

مواد شکسته شده توسط سر حفر به یک سیستم انتقال منتقل می‌شوند. این سیستم می‌تواند شامل:

• نوار نقاله برای خاک‌ها
• سیستم اسکرو برای سنگ‌های خرد شده
• سیستم هیدرولیکی برای انتقال مواد در TBM‌های مدرن

مواد سپس به یک کامیون یا سیستم حمل و نقل دیگر منتقل می‌شوند تا از محل تونل خارج شوند.

۳. تثبیت دیواره تونل

یکی از مهم‌ترین مراحل در حفر تونل با TBM، تثبیت دیواره‌های تونل است. این کار با استفاده از:

• لایه‌های بتنی پیش‌ساخته (Segmental Lining)
• سیستم‌های تزریق سیمان یا بتن
• پنل‌های بتنی که به صورت پیوسته یا قطعه‌ای نصب می‌شوند

انجام می‌شود. این کار از ریزش خاک یا سنگ جلوگیری کرده و تونل را پایدار نگه می‌دارد.

۴. پیشروی TBM

پس از تثبیت دیواره، TBM با استفاده از سیستم‌های هیدرولیکی به جلو حرکت می‌کند. این حرکت با فشار دادن دستگاه به سمت جلو و تثبیت بخش‌های جدید انجام می‌شود. در برخی از TBM‌ها، سیستم‌های جک هیدرولیکی برای حرکت دستگاه استفاده می‌شوند.

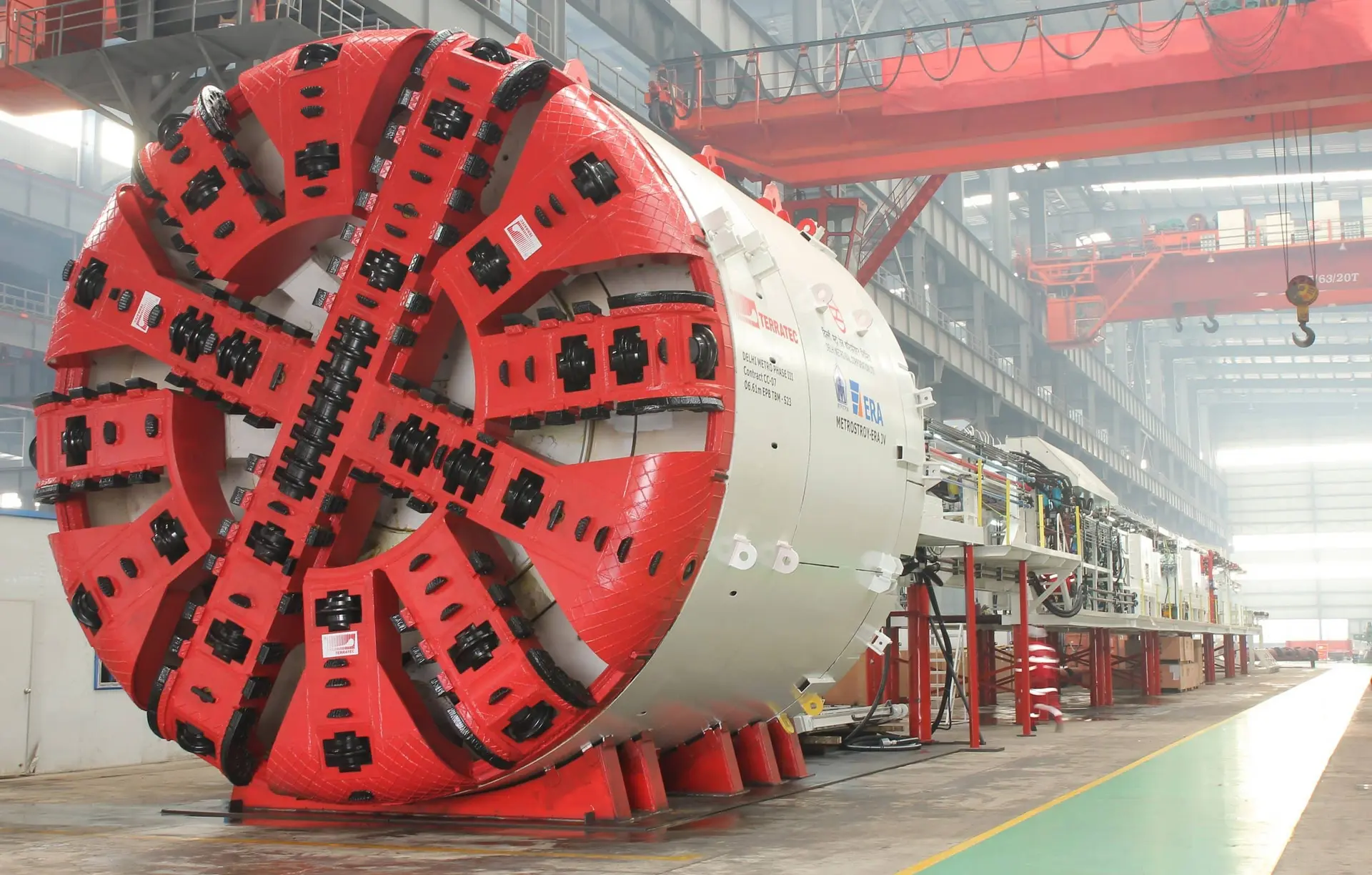

انواع مختلف TBM

TBM‌ها بر اساس نوع خاک یا سنگ و شرایط پروژه، در انواع مختلفی طراحی می‌شوند. برخی از انواع اصلی TBM عبارتند از:

۱. TBM برای خاک‌های نرم (Soft Ground TBM)

این نوع TBM برای حفر در خاک‌های نرم، رسوبات یا خاک‌های ماسه‌ای طراحی شده‌اند. این دستگاه‌ها معمولاً با استفاده از فشار آب یا هوای فشرده، دیواره تونل را تثبیت می‌کنند و سپس مواد را با استفاده از سیستم‌های برشی یا خردکننده خارج می‌کنند.

۲. TBM برای سنگ‌های سخت (Hard Rock TBM)

این نوع TBM برای حفر در سنگ‌های سخت مانند گرانیت، بازالت یا سنگ آهک طراحی شده‌اند. این دستگاه‌ها با استفاده از دیسک‌های برش یا ابزارهای خردکننده سنگین، مواد را می‌شکند و سپس با سیستم‌های انتقال خاص، آنها را خارج می‌کنند.

۳. TBM دوگانه (Dual Mode TBM)

این نوع TBM قادر به کار در هر دو حالت خاک و سنگ است. این دستگاه‌ها معمولاً برای پروژه‌هایی استفاده می‌شوند که شرایط زمین‌شناسی آنها متغیر است و ممکن است در برخی بخش‌ها خاک نرم و در برخی دیگر سنگ سخت وجود داشته باشد.

۴. TBM برای تونل‌های زیر دریا (Slurry TBM)

این نوع TBM برای حفر تونل‌های زیر دریا یا در شرایطی که آب در مسیر حفر وجود دارد، طراحی شده‌اند. این دستگاه‌ها با استفاده از لایهٔ گل یا سیمان، دیواره تونل را تثبیت می‌کنند و از نفوذ آب جلوگیری می‌کنند.

مزایا و معایب استفاده از TBM

استفاده از TBM در پروژه‌های زیرزمینی دارای مزایا و معایب خاصی است که باید قبل از انتخاب این روش، مورد بررسی قرار گیرند.

مزایا:

• سرعت حفر بالا در مقایسه با روش‌های سنتی
• دقت بالا در شکل و ابعاد تونل
• کاهش خطرات برای کارگران
• پایداری بیشتر در تثبیت دیواره تونل
• کاهش هزینه‌های بلندمدت در پروژه‌های بزرگ

معایب:

• هزینه اولیه بسیار بالا برای خرید و نصب TBM
• نیاز به تخصص بالا برای عملیات و نگهداری
• بازدهی پایین در شرایط زمین‌شناسی پیچیده یا سنگ‌های بسیار سخت
• نیاز به فضای کافی برای نصب و حرکت دستگاه

چالش‌های استفاده از TBM

استفاده از TBM در برخی شرایط می‌تواند با چالش‌هایی همراه باشد. برخی از این چالش‌ها عبارتند از:

• شرایط زمین‌شناسی نامناسب مانند سنگ‌های بسیار سخت یا خاک‌های ناپایدار
• وجود آب زیرزمینی که می‌تواند عملیات را مختل کند
• نیاز به طراحی دقیق و برنامه‌ریزی دقیق قبل از شروع پروژه
• بازدهی پایین در تونل‌های با قطر کوچک یا مسیرهای پیچیده

برای مقابله با این چالش‌ها، استفاده از فناوری‌های پیشرفته، طراحی دقیق و تیم‌های متخصص ضروری است.

آینده TBM و فناوری‌های جدید

با پیشرفت فناوری، TBM‌ها نیز در حال بهبود و تکامل هستند. برخی از فناوری‌های جدیدی که در حال توسعه هستند عبارتند از:

• استفاده از هوش مصنوعی و رباتیک برای کنترل دقیق‌تر دستگاه
• تکامل در سیستم‌های تثبیت دیواره تونل با استفاده از مواد پیشرفته
• کاهش مصرف انرژی و افزایش بازدهی با استفاده از سیستم‌های هیدرولیکی و الکتریکی پیشرفته
• توسعه TBM‌های کوچک‌تر برای پروژه‌های زیرزمینی کوچک‌تر

این پیشرفت‌ها باعث می‌شوند که استفاده از TBM در پروژه‌های زیرزمینی آینده، بیشتر و کارآمدتر شود.
