سیستم حفاظت در برابر صاعقه
صاعقه یکی از خطرناک‌ترین پدیده‌های طبیعی است که هر ساله باعث خسارات جانی و مالی فراوانی در سراسر جهان می‌شود. این پدیده الکتریکی با قدرت بسیار بالا، می‌تواند ساختمان‌ها، تأسیسات، تجهیزات الکترونیکی و حتی جان انسان‌ها را تهدید کند. به همین دلیل، طراحی و نصب سیستم حفاظت در برابر صاعقه در ساختمان‌ها و سازه‌های مختلف، امری ضروری و اجتناب‌ناپذیر است. در این مقاله، به بررسی اصول اساسی، اجزای تشکیل‌دهنده، روش‌های نصب و نکات مهم در مورد سیستم‌های حفاظت از صاعقه می‌پردازیم تا بتوانیم از خطرات احتمالی آن در امان بمانیم.
چرا سیستم حفاظت از صاعقه ضروری است؟
صاعقه زمانی شکل می‌گیرد که بار الکتریکی بین ابرها یا بین ابر و زمین به شدت افزایش یابد. این بار الکتریکی با سرعت بسیار بالا و در شکل یک جریان الکتریکی قوی به زمین منتقل می‌شود. قدرت این جریان می‌تواند به صدها هزار آمپر برسد و دمای آن به بیش از ۳۰٬۰۰۰ درجه سانتی‌گراد نیز برسد. چنین نیرویی می‌تواند:
- ساختمان‌ها و سازه‌ها را آتش بزند یا آسیب جدی به آن‌ها بزند.
- تجهیزات الکتریکی و الکترونیکی مانند کامپیوترها، سیستم‌های کنترل، پنل‌های الکتریکی و حتی سیستم‌های ارتباطی را خراب کند.
- خطرات جدی برای جان انسان‌ها ایجاد کند، به ویژه در مناطق باز یا در نزدیکی سازه‌های بلند.
- سیستم‌های مخابراتی و شبکه‌های برق را مختل کند و باعث قطع برق یا اختلال در ارتباطات شود.
به همین دلیل، نصب سیستم حفاظت از صاعقه در ساختمان‌ها، خصوصاً در مناطق با خطر بالای صاعقه، امری حیاتی است. این سیستم‌ها با هدایت جریان صاعقه به زمین و کاهش اثرات آن، از آسیب‌های جدی جلوگیری می‌کنند.
اجزای اصلی سیستم حفاظت از صاعقه
سیستم حفاظت از صاعقه از چند جزء اصلی تشکیل شده‌است که هر کدام نقش مهمی در عملکرد کلی سیستم دارند:

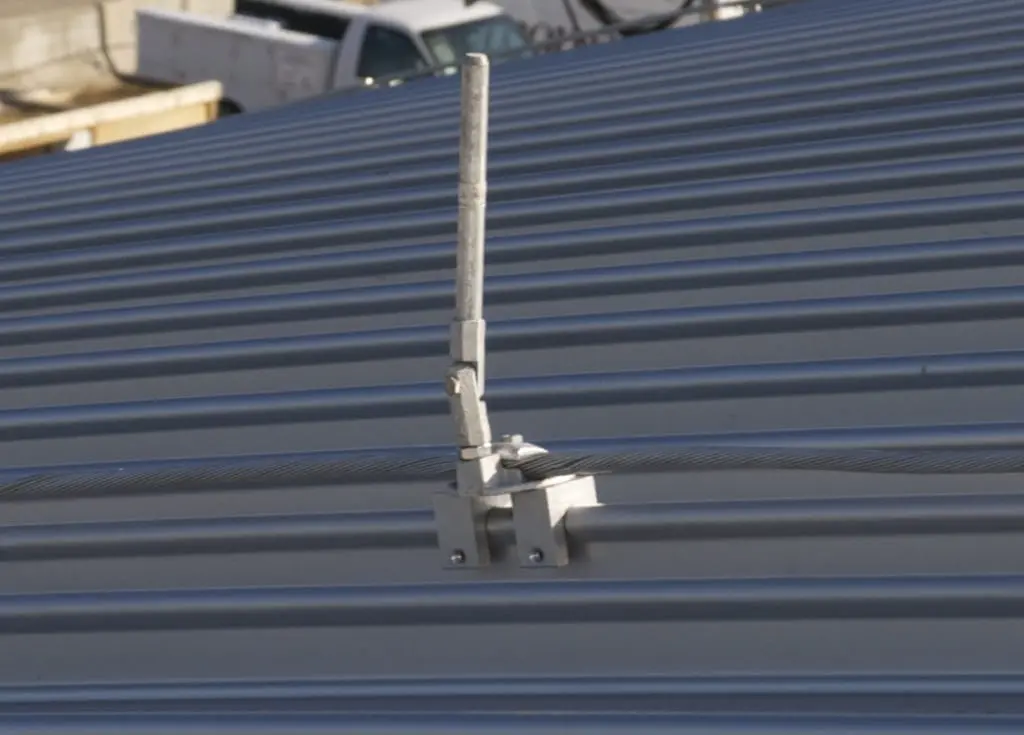

- گیرنده صاعقه (Air Terminal یا Rod): این جزء که معمولاً به شکل یک میله فلزی است، در بالای ساختمان نصب می‌شود و وظیفه جذب جریان صاعقه را بر عهده دارد. گیرنده‌ها باید در ارتفاع مناسب و در مکان‌های استراتژیک نصب شوند تا بتوانند جریان صاعقه را به بهترین شکل ممکن جذب کنند.
- سیستم هدایت جریان (Down Conductor): این بخش شامل کابل‌های فلزی است که جریان جذب‌شده توسط گیرنده را به زمین هدایت می‌کنند. این کابل‌ها باید از مواد با رسانایی بالا ساخته شده و به درستی نصب شوند تا از مقاومت الکتریکی کم و انتقال ایمن جریان برخوردار باشند.
- سیستم زمین‌ساز (Grounding System): این قسمت شامل الکترودهای فلزی است که در زمین نصب می‌شوند و وظیفه جذب جریان صاعقه و پخش آن در زمین را دارند. سیستم زمین‌ساز باید به درستی طراحی و نصب شود تا بتواند جریان بسیار بالا را بدون ایجاد خطرات الکتریکی برای انسان‌ها و تجهیزات، به زمین منتقل کند.

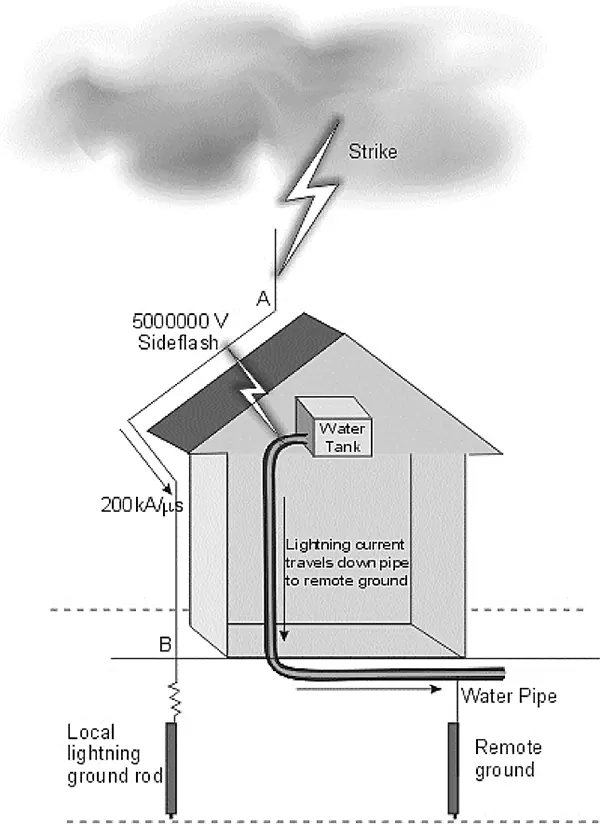

- سیستم اتصال (Bonding): این بخش شامل اتصال تمام اجزای فلزی ساختمان مانند لوله‌کشی، سازه‌های فلزی و تجهیزات الکتریکی به سیستم زمین‌ساز است. این اتصال باعث می‌شود که جریان صاعقه به جای تمرکز در یک نقطه، به صورت یکنواخت در کل سیستم پخش شود و از آسیب به تجهیزات جلوگیری کند.
همچنین، در برخی سیستم‌های پیشرفته، از اجزایی مانند مقاومت‌های محدودکننده جریان (Current Limiting Devices) یا سیستم‌های تشخیص صاعقه (Lightning Detection Systems) نیز استفاده می‌شود تا عملکرد سیستم بهبود یابد و خطرات احتمالی کاهش یابد.
نکات مهم در طراحی و نصب سیستم حفاظت از صاعقه
طراحی و نصب صحیح سیستم حفاظت از صاعقه نیازمند توجه به چندین نکته اساسی است:
- مکان نصب: گیرنده‌های صاعقه باید در مکان‌هایی نصب شوند که بتوانند کل ساختمان را تحت پوشش قرار دهند. این مکان‌ها معمولاً در نقاط بالایی و استراتژیک ساختمان، مانند بام یا برج‌ها، انتخاب می‌شوند.
- ارتفاع و فاصله: ارتفاع گیرنده‌ها باید به گونه‌ای باشد که بتوانند جریان صاعقه را به بهترین شکل جذب کنند. همچنین، فاصله بین گیرنده‌ها باید به گونه‌ای تنظیم شود که هیچ نقطه‌ای از ساختمان بدون پوشش باقی نماند.
- ماده و کیفیت: استفاده از مواد با کیفیت بالا و استاندارد برای گیرنده‌ها، کابل‌ها و سیستم زمین‌ساز بسیار مهم است. مواد با مقاومت الکتریکی پایین و دوام بالا باید انتخاب شوند.
- نصب صحیح: نصب سیستم باید توسط متخصصان انجام شود. هرگونه خطا در نصب می‌تواند باعث کاهش عملکرد سیستم یا حتی ایجاد خطرات جدید شود.
- بررسی و نگهداری: سیستم حفاظت از صاعقه نیاز به بررسی و نگهداری دوره‌ای دارد. این بررسی‌ها شامل بررسی اتصال‌های الکتریکی، وضعیت سیستم زمین‌ساز و سلامت اجزای سیستم است.
همچنین، در مناطق با خطر بالای صاعقه، مانند مناطق کوهستانی یا ساحلی، باید به طراحی سیستم با دقت بیشتری پرداخت و از استانداردهای بین‌المللی استفاده کرد.
استانداردهای مربوط به سیستم حفاظت از صاعقه
برای طراحی و نصب سیستم‌های حفاظت از صاعقه، باید از استانداردهای معتبر استفاده کرد. برخی از مهم‌ترین استانداردها شامل:
- استاندارد IEC 62305: این استاندارد توسط کمیسیون الکتروتکنیکی بین‌المللی (IEC) تهیه شده و شامل چهار بخش است که به بررسی خطرات صاعقه، روش‌های حفاظت، سیستم‌های حفاظتی و مدیریت ریسک می‌پردازد.
- استاندارد NFPA 780: این استاندارد توسط انجمن ملی حفاظت از آتش و مواد خطرناک (NFPA) در آمریکا تهیه شده و به روش‌های طراحی و نصب سیستم‌های حفاظت از صاعقه می‌پردازد.
- استاندارد BS EN 62305: این استاندارد توسط کمیته اروپایی استانداردسازی (CENELEC) تهیه شده و مشابه استاندارد IEC 62305 است.
استفاده از این استانداردها کمک می‌کند تا سیستم حفاظت از صاعقه به درستی طراحی و نصب شود و از خطرات احتمالی جلوگیری شود.
نکات ایمنی در هنگام نصب سیستم حفاظت از صاعقه
نصب سیستم حفاظت از صاعقه باید با رعایت نکات ایمنی انجام شود. برخی از این نکات شامل:
- استفاده از تجهیزات ایمنی مانند کفش‌های عایق، دستکش و لباس‌های محافظ.
- بررسی وضعیت الکتریکی سیستم قبل از شروع کار و قطع کامل برق در صورت نیاز.
- استفاده از ابزارهای مناسب و با کیفیت برای نصب اجزای سیستم.
- پیشگیری از تماس با اجزای تحت ولتاژ یا جریان بالا.
- نصب سیستم توسط کارشناسان مجرب و دارای مجوز.
همچنین، پس از نصب سیستم، باید تست‌های لازم برای بررسی عملکرد صحیح آن انجام شود. این تست‌ها شامل اندازه‌گیری مقاومت زمین، بررسی اتصال‌های الکتریکی و تست عملکرد سیستم در شرایط شبیه‌سازی شده است.
سیستم‌های پیشرفته حفاظت از صاعقه
با پیشرفت فناوری، سیستم‌های پیشرفته‌تری برای حفاظت از صاعقه طراحی شده‌اند که علاوه بر جذب جریان صاعقه، از تجهیزات الکترونیکی نیز محافظت می‌کنند. برخی از این سیستم‌ها شامل:
- سیستم‌های محدودکننده جریان: این سیستم‌ها با استفاده از مقاومت‌های خاص، جریان صاعقه را محدود کرده و از آسیب به تجهیزات الکترونیکی جلوگیری می‌کنند.
- سیستم‌های تشخیص صاعقه: این سیستم‌ها با استفاده از حسگرها، صاعقه را تشخیص داده و سیستم‌های حفاظتی را فعال می‌کنند.
- سیستم‌های فعال: این سیستم‌ها با ایجاد یک میدان الکتریکی در اطراف ساختمان، صاعقه را به سمت خود جذب کرده و از ساختمان محافظت می‌کنند.
استفاده از این سیستم‌های پیشرفته می‌تواند سطح امنیت را افزایش داده و از خسارات احتمالی جلوگیری کند.
نتیجه‌گیری
سیستم حفاظت از صاعقه یکی از مهم‌ترین سیستم‌های ایمنی در ساختمان‌ها و سازه‌های مختلف است. طراحی و نصب صحیح این سیستم می‌تواند از خسارات جانی و مالی ناشی از صاعقه جلوگیری کند. برای این منظور، باید به اصول اساسی طراحی، استفاده از مواد با کیفیت، نصب صحیح و رعایت استانداردهای بین‌المللی توجه کرد. همچنین، بررسی و نگهداری دوره‌ای سیستم نیز بسیار مهم است.
