تونل با دستگاه TBM چگونه ساخته می‌شود؟

تونل‌زنی با استفاده از دستگاه‌های TBM (Tunnel Boring Machine) یکی از پیشرفته‌ترین و کارآمدترین روش‌های ساخت تونل در دنیای امروزی است. این دستگاه‌ها که به عنوان «ماشین حفر تونل» شناخته می‌شوند، توانایی حفر تونل‌ها در شرایط مختلف زمین‌شناسی و با قطرهای مختلف را دارند. در این مقاله به بررسی مراحل ساخت تونل با دستگاه TBM، مزایا و چالش‌های این روش می‌پردازیم.

چه دستگاه TBM است و چگونه کار می‌کند؟

دستگاه TBM یک ماشین بزرگ و پیچیده است که برای حفر تونل‌ها در زیر زمین طراحی شده‌است. این دستگاه‌ها معمولاً در پروژه‌های بزرگی مانند مترو، راه‌آهن زیرزمینی، انتقال آب و فاضلاب، و حتی تونل‌های جاده‌ای استفاده می‌شوند. TBM‌ها با استفاده از یک سر حفر (cutting head) که با دندانه‌ها یا چاقوهای برش تجهیز شده، سنگ و خاک را برش می‌دهند و سپس با استفاده از یک سیستم حمل و نقل، مواد حفر شده را به خارج از تونل منتقل می‌کنند.

این دستگاه‌ها در دو نوع اصلی وجود دارند:

• TBM با سپر فشار هیدرولیکی (Slurry Shield TBM): این نوع دستگاه برای خاک‌های نرم و لایه‌ای مناسب است و با استفاده از فشار آب یا لایروبی، دیواره‌های تونل را پایدار نگه می‌دارد.
• TBM با سپر مکانیکی (Hard Rock TBM): این دستگاه برای سنگ‌های سخت و صخره‌ای طراحی شده و با استفاده از دندانه‌های برش و سیستم‌های خنک‌کننده، سنگ‌ها را خرد می‌کند.

در هر دو نوع، پس از حفر، یک سیستم برای نصب لاینرهای بتنی یا سایر مواد پوشش‌دهنده وجود دارد تا دیواره‌های تونل را مستحکم کند.

مراحل ساخت تونل با دستگاه TBM

ساخت تونل با استفاده از دستگاه TBM شامل چندین مرحله کلیدی است که هر کدام اهمیت ویژه‌ای دارند:

۱. بررسی و طراحی اولیه

پیش از شروع حفر، مطالعات زمین‌شناسی دقیقی انجام می‌شود تا نوع خاک و سنگ، شرایط آب زیرزمینی و سایر عوامل مؤثر شناسایی شوند. سپس با توجه به این اطلاعات، طراحی تونل و انتخاب نوع دستگاه TBM مناسب صورت می‌گیرد. این مرحله شامل انتخاب مسیر، قطر تونل، نوع پوشش و سیستم‌های پشتیبانی است.

۲. آماده‌سازی محل شروع حفر

در این مرحله، یک شافت یا چاه عمودی یا افقی برای قرارگیری دستگاه TBM حفر می‌شود. این شافت باید به اندازه کافی بزرگ باشد تا دستگاه و تجهیزات جانبی در آن جای بگیرند. سپس دستگاه TBM به داخل شافت منتقل و نصب می‌شود.

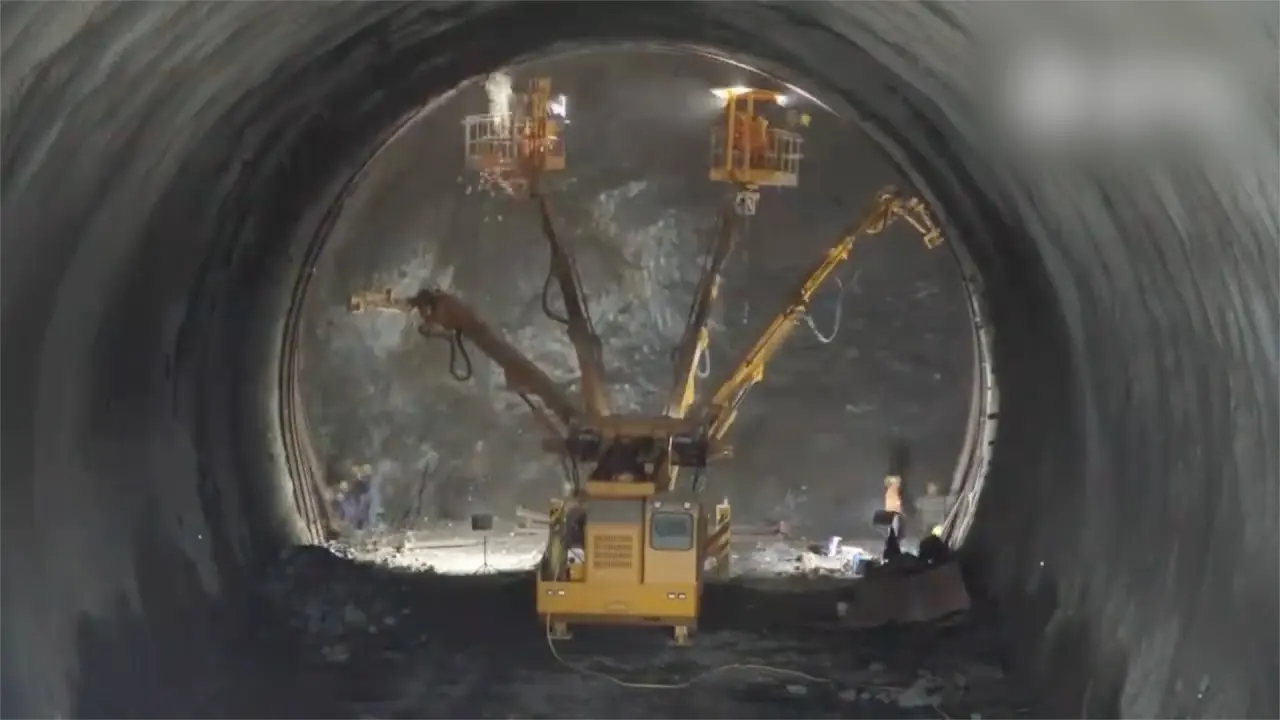

۳. شروع حفر و پیشرفت تونل

پس از نصب دستگاه، حفر تونل آغاز می‌شود. سر برش دستگاه با چرخش و فشار، مواد زمین‌شناسی را خرد و خارج می‌کند. در این مرحله، سیستم حمل و نقل مواد حفر شده (مانند نوارنقاله یا کامیون‌های کوچک) فعال می‌شود تا مواد به خارج از تونل منتقل شوند.

در حین حفر، دستگاه با استفاده از سیستم‌های هدایت و ناوبری، مسیر دقیق تونل را حفظ می‌کند. این سیستم‌ها شامل لیزر، GPS و سنسورهای مختلف هستند که به اپراتور کمک می‌کنند تا از انحراف جلوگیری کند.

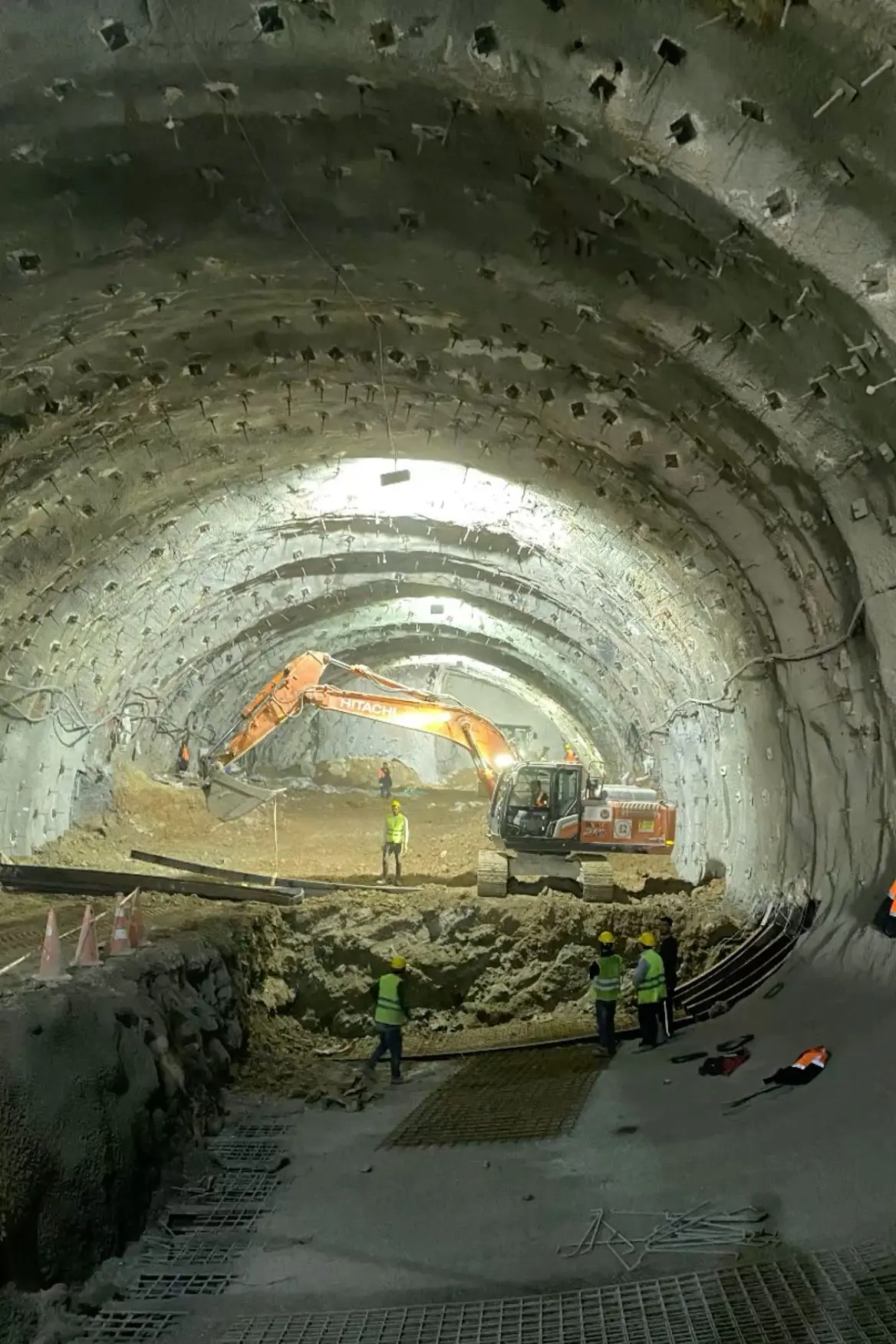

۴. نصب پوشش داخلی تونل

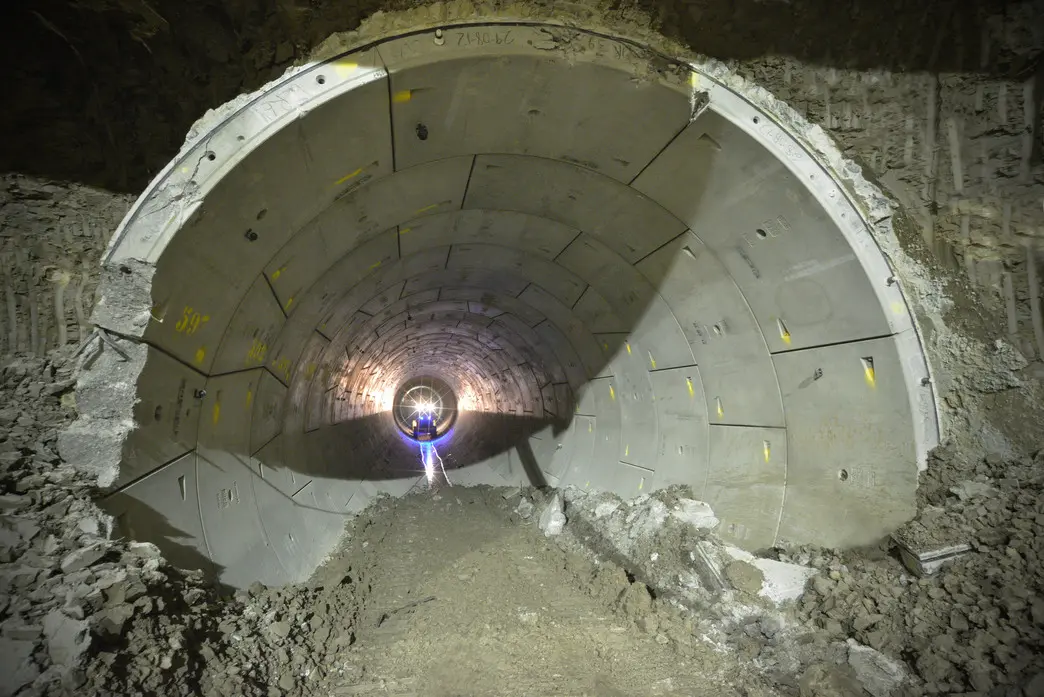

پس از حفر هر بخش از تونل، یک سیستم خودکار یا دستی برای نصب لاینرهای بتنی یا سایر مواد پوشش‌دهنده فعال می‌شود. این پوشش‌ها علاوه بر استحکام‌بخشی به دیواره‌ها، از ریزش مواد زمین‌شناسی جلوگیری می‌کنند. در برخی موارد، از قطعات پیش‌ساخته بتنی استفاده می‌شود که با سیستم‌های مکانیکی به دیواره‌ها متصل می‌شوند.

۵. کنترل و نظارت بر کیفیت

در طول فرایند، تیم‌های فنی و مهندسان بر کیفیت حفر، نصب پوشش و پایداری تونل نظارت می‌کنند. این شامل بررسی‌های ژئوتکنیکی، تست‌های استحکام و بررسی‌های غیرمخرب برای شناسایی عیوب احتمالی است.

۶. پایان کار و آماده‌سازی برای استفاده

پس از تکمیل حفر و نصب پوشش، تونل آماده برای استفاده نهایی می‌شود. این مرحله شامل نصب سیستم‌های الکتریکی، روشنایی، تهویه و سایر تجهیزات مورد نیاز برای کاربرد خاص تونل (مانند مترو، راه‌آهن یا انتقال آب) است.

مزایا و چالش‌های استفاده از دستگاه TBM

استفاده از دستگاه TBM در ساخت تونل‌ها مزایای بسیاری دارد، اما همچنین چالش‌هایی را به همراه دارد:

مزایا:

• سرعت و کارایی: دستگاه TBM می‌تواند در شرایط مناسب، تونل را با سرعت بالایی حفر کند و زمان پروژه را کاهش دهد.
• دقت بالا: این دستگاه‌ها با استفاده از سیستم‌های ناوبری پیشرفته، می‌توانند مسیر تونل را با دقت بالا حفظ کنند.
• پایداری: با استفاده از سیستم‌های پشتیبانی مانند سپر فشار یا مکانیکی، ریزش مواد زمین‌شناسی به حداقل می‌رسد.
• کاربرد گسترده: TBM‌ها برای انواع مختلف خاک و سنگ، از خاک‌های نرم تا سنگ‌های سخت، قابل استفاده هستند.

چالش‌ها:

• هزینه بالا: خرید و نگهداری دستگاه TBM بسیار گران است و برای پروژه‌های کوچک اقتصادی نیست.
• نیاز به تخصص: اپراتور و تیم فنی باید دارای تجربه و دانش کافی در استفاده از این دستگاه‌ها باشند.
• محدودیت‌های زمین‌شناسی: در برخی شرایط زمین‌شناسی، مانند وجود آب فراوان یا سنگ‌های بسیار سخت، استفاده از TBM ممکن است با چالش‌های فنی مواجه شود.
• تأثیرات محیطی: حفر تونل با دستگاه TBM ممکن است باعث ایجاد لرزش، تغییرات در آب زیرزمینی و سایر تأثیرات محیطی شود که نیاز به مدیریت دقیق دارند.

کاربردهای مختلف دستگاه TBM

دستگاه TBM در پروژه‌های مختلفی استفاده می‌شود که برخی از مهم‌ترین آن‌ها عبارتند از:

• ساخت تونل‌های مترو و راه‌آهن زیرزمینی
• تونل‌های جاده‌ای برای کاهش ترافیک و افزایش سرعت
• تونل‌های انتقال آب و فاضلاب برای مدیریت منابع آب
• تونل‌های معدنی برای استخراج مواد معدنی
• تونل‌های ارتباطی برای کابل‌های برق و مخابرات

در پروژه‌های بزرگ شهری و ملی، استفاده از دستگاه TBM به دلیل سرعت و دقت بالا، انتخابی محبوب است. برای مثال، بسیاری از خطوط مترو در شهرهای بزرگ جهان با استفاده از این دستگاه‌ها ساخته شده‌اند.

نکات مهم در استفاده از دستگاه TBM

برای موفقیت در پروژه‌های حفر تونل با دستگاه TBM، توجه به نکات زیر ضروری است:

• مطالعات زمین‌شناسی دقیق: شناخت کامل شرایط زمین‌شناسی مسیر تونل برای انتخاب دستگاه مناسب و پیش‌بینی چالش‌ها ضروری است.
• تجهیزات مناسب: انتخاب دستگاه TBM با توجه به نوع خاک و سنگ، قطر تونل و طول مسیر بسیار مهم است.
• تیم فنی متخصص: حضور مهندسان و اپراتورهای با تجربه در مدیریت دستگاه و حل مشکلات احتمالی ضروری است.
• نظارت بر کیفیت: کنترل مداوم کیفیت حفر و نصب پوشش برای جلوگیری از عیوب و افزایش طول عمر تونل ضروری است.
• مدیریت محیطی: توجه به تأثیرات محیطی حفر تونل و اجرای اقدامات کاهش‌دهنده ضروری است.

در پایان، می‌توان گفت که استفاده از دستگاه TBM در ساخت تونل‌ها یک روش پیشرفته و کارآمد است که با توجه به شرایط مناسب، می‌تواند پروژه‌های بزرگ زیرزمینی را با سرعت و دقت بالا به انجام برساند. برای اطلاعات بیشتر در مورد روش‌های مختلف ساخت تونل و تکنولوژی‌های جدید در صنعت ساختمان، می‌توانید به بلاگ ساختمان مراجعه کنید.
