اهمیت نقشه اجرایی ساختمان
در پروژه‌های ساختمانی، نقشه‌های مختلفی نقش اساسی ایفا می‌کنند، اما یکی از مهم‌ترین و تأثیرگذارترین آن‌ها، نقشه اجرایی ساختمان است. این نقشه که گاهی با عنوان نقشه اجرای ساختمان یا نقشه ساخت نیز شناخته می‌شود، به عنوان راهنمای دقیق و عملی برای اجرای فیزیکی پروژه عمل می‌کند. در این مقاله، به بررسی اهمیت نقشه اجرایی ساختمان، مراحل تهیه آن، و چگونگی تأثیر آن بر کیفیت و زمان‌بندی پروژه می‌پردازیم.
نقشه اجرایی چیست؟
نقشه اجرایی ساختمان، یک مستند فنی و گرافیکی است که شامل جزئیات دقیق اجرای هر بخش از ساختمان می‌شود. این نقشه برخلاف نقشه‌های معماری یا سازه‌ای که بیشتر جنبه طراحی و ساختار را پوشش می‌دهند، به نحوه اجرای عملی پروژه می‌پردازد. در این نقشه، اطلاعاتی مانند محل قرارگیری مصالح، روش‌های اجرای کار، جزئیات اتصال‌ها، و حتی ترتیب اجرای مراحل مختلف پروژه ارائه می‌شود.
یکی از ویژگی‌های مهم نقشه اجرایی، استفاده از نمادهای استاندارد و کدهای رنگی است که به کارگران و مهندسان کمک می‌کند تا به سرعت و بدون ابهام، اطلاعات مورد نیاز را درک کنند. این نقشه‌ها معمولاً شامل بخش‌هایی مانند:

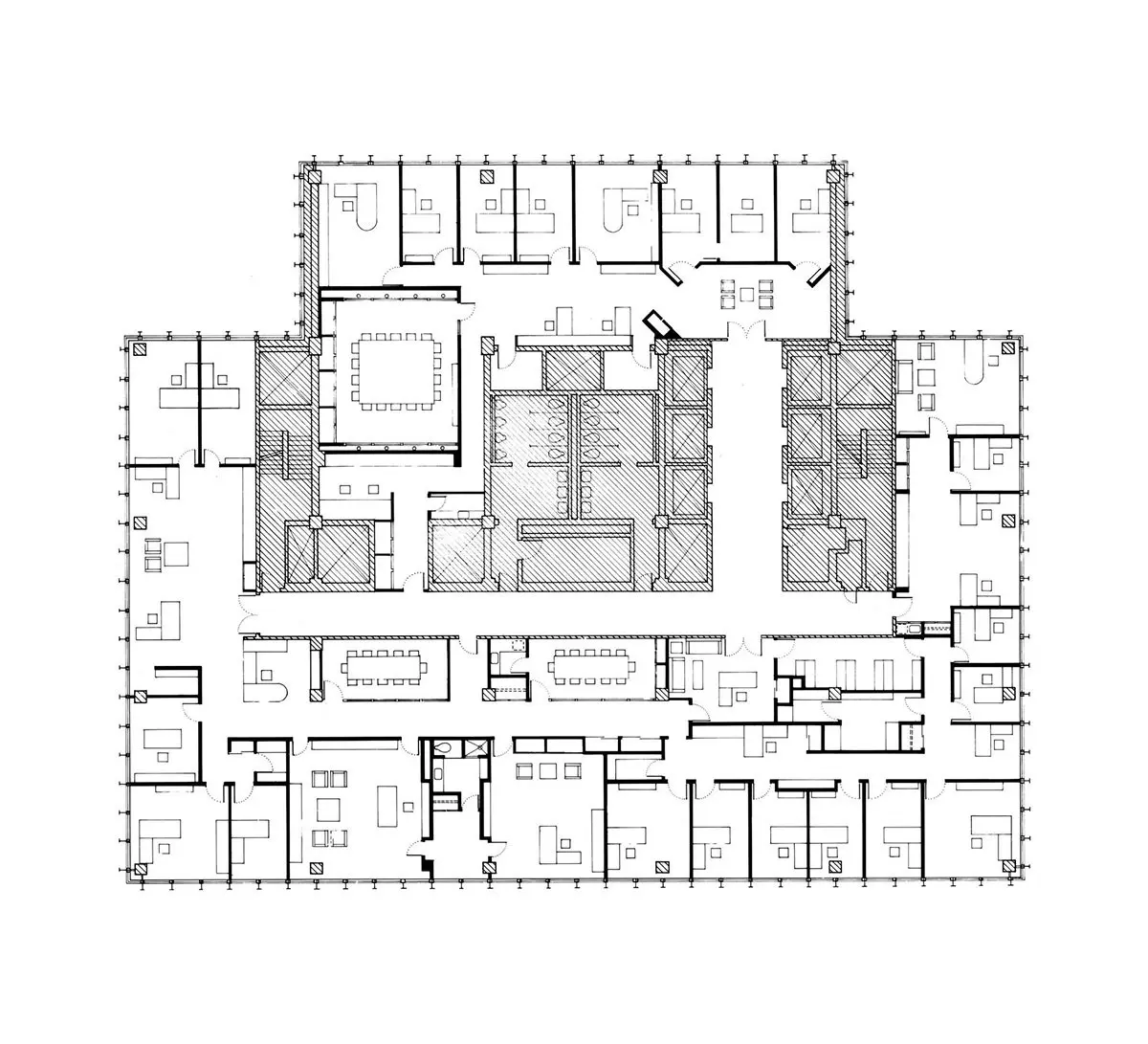

- نقشه‌های کف و برش‌های عمودی با جزئیات اجرایی

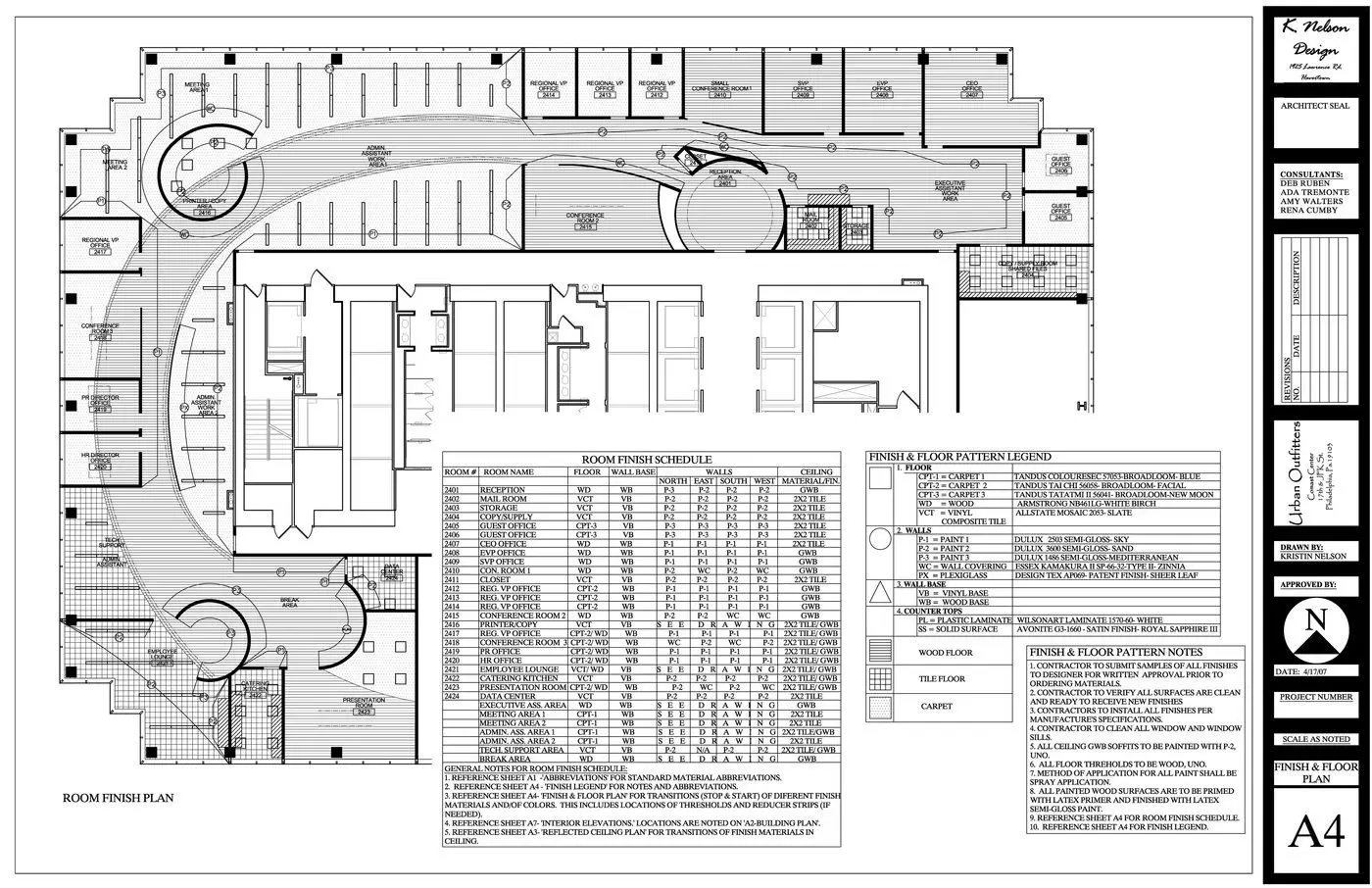

- نقشه‌های نصب لوله‌کشی، برقی، و تهویه
- جزئیات اجرای دیوارها، سقف‌ها، و کف‌ها
- نحوه نصب مصالح و تجهیزات
- ترتیب اجرای مراحل مختلف پروژه
این جزئیات دقیق، نقشه اجرایی را به ابزاری حیاتی برای کاهش خطاهای اجرایی و افزایش کارایی تبدیل می‌کند.
چرا نقشه اجرایی اهمیت دارد؟
اهمیت نقشه اجرایی در پروژه‌های ساختمانی از چند جنبه قابل بررسی است:
۱. کاهش خطاهای اجرایی
یکی از بزرگ‌ترین چالش‌های پروژه‌های ساختمانی، خطاهای اجرایی است که می‌تواند منجر به تأخیرها، افزایش هزینه‌ها، و حتی خطرات امنیتی شود. نقشه اجرایی با ارائه جزئیات دقیق، احتمال وقوع این خطاها را به حداقل می‌رساند. برای مثال، با مشخص کردن دقیق محل قرارگیری لوله‌ها و کابل‌ها، احتمال برخورد غیرمترقبه بین سیستم‌های مختلف کاهش می‌یابد.
۲. افزایش کارایی و سرعت اجرای پروژه
وقتی کارگران و مهندسان از یک نقشه اجرایی دقیق و کامل برخوردار باشند، می‌توانند به صورت سازمان‌یافته و برنامه‌ریزی‌شده به کار خود بپردازند. این امر باعث می‌شود که مراحل مختلف پروژه به صورت همزمان و بدون تداخل انجام شوند، که در نتیجه سرعت اجرای پروژه افزایش می‌یابد.
۳. کنترل هزینه‌ها
با داشتن یک نقشه اجرایی دقیق، می‌توان هزینه‌های غیرمنتظره را پیش‌بینی و کنترل کرد. برای مثال، اگر در نقشه مشخص باشد که چه نوع مصالحی برای هر بخش استفاده می‌شود، می‌توان از خرید مصالح اضافی یا اشتباه جلوگیری کرد. همچنین، با کاهش خطاهای اجرایی، هزینه‌های مربوط به تعمیر و اصلاحات پس از اجرا نیز کاهش می‌یابد.
۴. بهبود کیفیت پروژه
نقشه اجرایی با ارائه جزئیات دقیق، اطمینان می‌دهد که هر بخش از پروژه به صورت صحیح و با کیفیت بالا اجرا شود. این امر به ویژه در بخش‌هایی مانند نصب لوله‌کشی، برقی، و تهویه بسیار مهم است، زیرا خطاهای کوچک در این بخش‌ها می‌تواند منجر به مشکلات جدی در آینده شود.
۵. هماهنگی بین تیم‌های مختلف
در پروژه‌های بزرگ، چندین تیم مختلف مانند تیم‌های معماری، سازه‌ای، مکانیکی، و برقی با یکدیگر همکاری می‌کنند. نقشه اجرایی به عنوان یک زبان مشترک برای این تیم‌ها عمل می‌کند و اطمینان می‌دهد که همه با یک هدف و برنامه عمل کنند. این هماهنگی باعث کاهش اختلافات و تأخیرها می‌شود.
مراحل تهیه نقشه اجرایی
تهیه نقشه اجرایی یک فرآیند چند مرحله‌ای است که نیاز به دقت و همکاری بین متخصصان مختلف دارد. مراحل اصلی تهیه این نقشه شامل موارد زیر است:
۱. جمع‌آوری اطلاعات اولیه
در این مرحله، تمام نقشه‌های طراحی شده مانند نقشه‌های معماری، سازه‌ای، و سیستم‌های مکانیکی و برقی جمع‌آوری می‌شوند. همچنین، اطلاعات مربوط به مصالح، تجهیزات، و استانداردهای اجرایی نیز در این مرحله گردآوری می‌شود.
۲. تحلیل و هماهنگی بین نقشه‌ها
در این مرحله، نقشه‌های مختلف با یکدیگر هماهنگ می‌شوند تا هیچ تداخلی بین سیستم‌ها وجود نداشته باشد. برای مثال، باید اطمینان حاصل شود که لوله‌های آب و فاضلاب با کابل‌های برقی برخورد نکنند.
۳. تهیه نقشه‌های اجرایی
در این مرحله، نقشه‌های نهایی با جزئیات اجرایی تهیه می‌شوند. این نقشه‌ها باید شامل:
- محل دقیق نصب مصالح و تجهیزات
- روش‌های اجرای کار
- ترتیب اجرای مراحل
- نمادهای استاندارد برای شناسایی سریع اجزا
۴. بررسی و تأیید نقشه‌ها
پس از تهیه نقشه‌ها، باید توسط متخصصان مختلف مانند مهندسان معماری، سازه‌ای، و سیستم‌های مکانیکی و برقی بررسی و تأیید شوند. این مرحله اطمینان می‌دهد که نقشه‌ها بدون خطا و مطابق با استانداردها هستند.
۵. توزیع نقشه‌ها به تیم‌های اجرایی
در مرحله نهایی، نقشه‌های اجرایی به تیم‌های مختلف پروژه توزیع می‌شوند تا بتوانند از آن‌ها در اجرای پروژه استفاده کنند. این نقشه‌ها باید به صورت دیجیتالی و چاپی در دسترس کارگران و مهندسان قرار گیرند.
چالش‌های مرتبط با نقشه اجرایی
尽管 نقشه اجرایی ابزار بسیار مهمی است، اما تهیه و استفاده از آن بدون چالش نیست. برخی از چالش‌های رایج شامل:
- عدم دقت در تهیه نقشه‌ها که می‌تواند منجر به خطاهای اجرایی شود.
- تغییرات آخر زمانه که ممکن است نیاز به اصلاح نقشه‌ها داشته باشد.
- عدم هماهنگی بین تیم‌های مختلف که می‌تواند باعث تداخل در اجرای پروژه شود.
- استفاده از نرم‌افزارهای قدیمی یا نامناسب که کیفیت نقشه‌ها را کاهش می‌دهد.

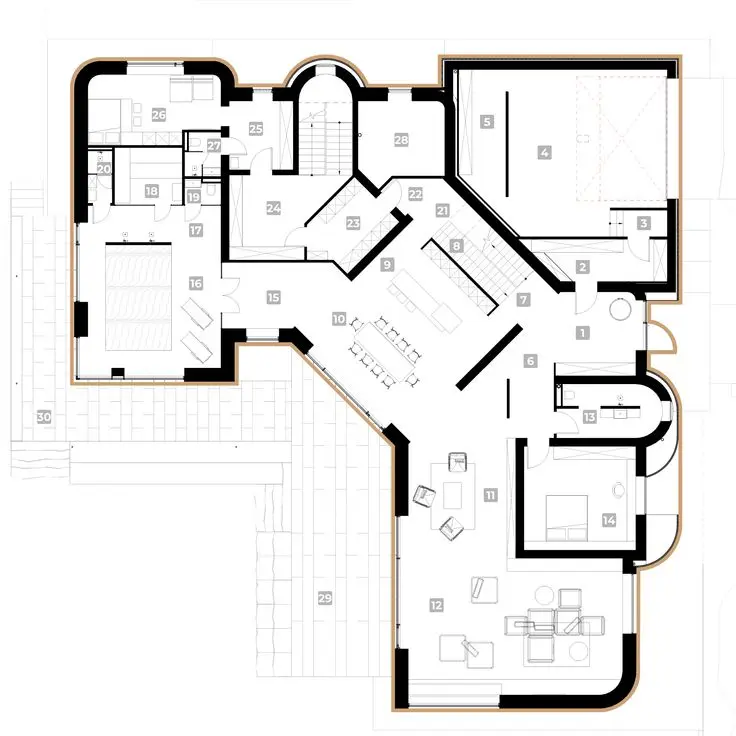

برای مقابله با این چالش‌ها، استفاده از نرم‌افزارهای پیشرفته طراحی و مدل‌سازی مانند BIM (Building Information Modeling) می‌تواند بسیار کمک‌کننده باشد. این نرم‌افزارها امکان ایجاد مدل‌های سه‌بعدی دقیق و هماهنگی بین سیستم‌های مختلف را فراهم می‌کنند.
نکات مهم در استفاده از نقشه اجرایی
برای بهره‌برداری کامل از نقشه اجرایی، باید به چند نکته مهم توجه کرد:
- اطمینان حاصل کنید که نقشه‌ها به روز و دقیق هستند.
- از نرم‌افزارهای مناسب برای تهیه و مدیریت نقشه‌ها استفاده کنید.
- تیم‌های مختلف پروژه را در تهیه و بررسی نقشه‌ها مشارکت دهید.
- در صورت تغییرات، نقشه‌ها را به روزرسانی کنید.
- از نقشه‌ها به عنوان ابزاری برای آموزش کارگران استفاده کنید.
در پایان، نقشه اجرایی ساختمان به عنوان یک ابزار حیاتی در پروژه‌های ساختمانی عمل می‌کند که با ارائه جزئیات دقیق، کمک می‌کند تا پروژه به صورت سازمان‌یافته، کارآمد، و با کیفیت بالا اجرا شود. استفاده صحیح از این نقشه‌ها می‌تواند تأثیر بسزایی در کاهش هزینه‌ها، افزایش سرعت اجرای پروژه، و بهبود کیفیت نهایی ساختمان داشته باشد.
