نقشه تأسیسات مکانیکی چیست؟
در پروژه‌های ساختمانی، تأسیسات مکانیکی یکی از بخش‌های حیاتی است که نقش اساسی در عملکرد، راحتی و ایمنی ساختمان ایفا می‌کند. این تأسیسات شامل سیستم‌های گرمایش، سرمایش، تهویه، آب و فاضلاب، برق و سایر سیستم‌های مرتبط هستند که بدون آن‌ها، ساختمان نمی‌تواند به درستی کار کند. اما قبل از اجرای این تأسیسات، نیاز به یک نقشه دقیق و کامل وجود دارد که نقشه تأسیسات مکانیکی نام دارد.
نقشه تأسیسات مکانیکی چیست؟
نقشه تأسیسات مکانیکی یک سند فنی و گرافیکی است که شامل جزئیات کامل سیستم‌های مکانیکی ساختمان می‌شود. این نقشه‌ها توسط مهندسان مکانیک و تأسیسات تهیه می‌شوند و شامل اطلاعاتی مانند مسیر لوله‌کشی، مکان نصب تجهیزات، ابعاد و اندازه‌های مختلف، نوع مواد استفاده شده و سایر مشخصات فنی هستند. این نقشه‌ها به عنوان راهنما برای اجرای صحیح تأسیسات و همچنین برای کنترل کیفیت و نظارت بر پروژه استفاده می‌شوند.
این نقشه‌ها در واقع زبان مشترک بین مهندسان، کارفرمایان، پیمانکاران و سایر ذینفعان پروژه هستند. بدون این نقشه‌ها، اجرای تأسیسات به صورت تصادفی و بدون برنامه‌ریزی انجام می‌شود که می‌تواند منجر به خطاهای فنی، افزایش هزینه‌ها و تأخیر در زمان پروژه شود.
اهمیت نقشه تأسیسات مکانیکی
نقشه تأسیسات مکانیکی دارای اهمیت بسیاری در پروژه‌های ساختمانی است. برخی از دلایل اهمیت آن عبارتند از:
- دقت و برنامه‌ریزی: این نقشه‌ها به مهندسان و پیمانکاران امکان می‌دهند تا با دقت بیشتری به اجرای تأسیسات بپردازند و از خطاهای احتمالی جلوگیری کنند.
- کاهش هزینه‌ها: با داشتن نقشه‌های دقیق، از خرید بیش از حد مواد و تجهیزات جلوگیری می‌شود و هزینه‌های پروژه کاهش می‌یابد.
- ایمنی: نقشه‌های دقیق باعث می‌شوند که سیستم‌های مکانیکی به صورت ایمن و مطابق با استانداردها نصب شوند.
- کاهش زمان: با برنامه‌ریزی دقیق و اجرای صحیح، زمان پروژه کاهش می‌یابد و از تأخیر جلوگیری می‌شود.
- کنترل کیفیت: این نقشه‌ها به عنوان معیار کنترل کیفیت استفاده می‌شوند و اطمینان حاصل می‌شود که تأسیسات به درستی نصب شده‌اند.
همچنین، نقشه تأسیسات مکانیکی در مراحل مختلف پروژه از جمله طراحی، اجرا و نگهداری اهمیت دارد. در مرحله طراحی، این نقشه‌ها به مهندسان کمک می‌کنند تا سیستم‌های مکانیکی را به بهترین شکل ممکن طراحی کنند. در مرحله اجرا، پیمانکاران از این نقشه‌ها برای نصب صحیح تأسیسات استفاده می‌کنند. و در مرحله نگهداری، این نقشه‌ها به عنوان مرجع برای تعمیر و نگهداری سیستم‌ها استفاده می‌شوند.
اجزای اصلی نقشه تأسیسات مکانیکی
یک نقشه تأسیسات مکانیکی شامل چندین بخش و جزئیات فنی است. برخی از اجزای اصلی این نقشه‌ها عبارتند از:
- سیستم گرمایش: شامل لوله‌کشی، رادیاتور، کوره و سایر تجهیزات گرمایشی.
- سیستم سرمایش: شامل سیستم‌های تهویه مطبوع، کولرهای آبی و گازی، و لوله‌کشی مربوطه.
- سیستم آب و فاضلاب: شامل لوله‌کشی آب آشامیدنی، آب گرم، فاضلاب و لوله‌های باران.
- سیستم برق: شامل کابل‌کشی، جعبه‌های برق، فیوزها و سایر تجهیزات الکتریکی.
- سیستم ضدحریق: شامل لوله‌کشی آب ضدحریق، سیستم‌های هشداردهنده و تجهیزات اطفاء حریق.
- سیستم تهویه: شامل داکت‌ها، فن‌ها و سایر تجهیزات مربوط به تهویه هوا.
هر یک از این سیستم‌ها در نقشه با جزئیات کامل و دقیق نمایش داده می‌شوند. برای مثال، در نقشه سیستم گرمایش، مسیر لوله‌کشی، نوع لوله‌ها، ابعاد و اندازه‌های آن‌ها، مکان نصب رادیاتورها و کوره‌ها و سایر اطلاعات فنی نشان داده می‌شود.
چگونگی تهیه نقشه تأسیسات مکانیکی
تهیه نقشه تأسیسات مکانیکی یک فرآیند پیچیده و تخصصی است که نیاز به دانش فنی و تجربه دارد. این فرآیند شامل چندین مرحله است:
- مطالعه نیازهای پروژه: در این مرحله، مهندس مکانیک نیازهای پروژه را بررسی می‌کند و مشخص می‌کند که چه سیستم‌هایی نیاز است.
- طراحی اولیه: بر اساس نیازهای پروژه، طراحی اولیه سیستم‌های مکانیکی انجام می‌شود.
- تحلیل و بررسی: طراحی اولیه بررسی می‌شود و در صورت نیاز اصلاحات انجام می‌گیرد.
- طراحی نهایی: پس از تأیید طراحی اولیه، طراحی نهایی انجام می‌شود و نقشه‌های دقیق تهیه می‌شوند.
- تایید نقشه‌ها: نقشه‌های نهایی توسط کارفرما و سایر ذینفعان تایید می‌شوند.

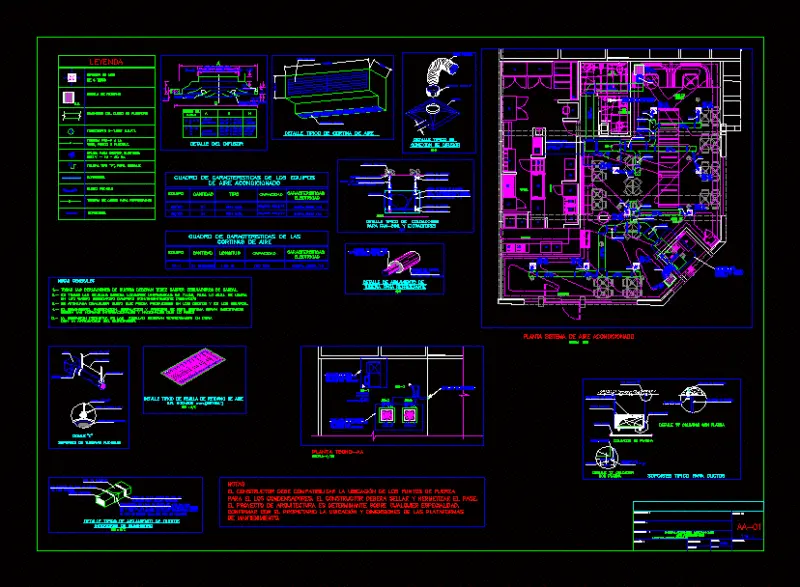

در این فرآیند، از نرم‌افزارهای طراحی مانند AutoCAD، Revit و سایر نرم‌افزارهای تخصصی استفاده می‌شود. این نرم‌افزارها امکان ایجاد نقشه‌های دقیق و سه‌بعدی را فراهم می‌کنند که در مراحل مختلف پروژه بسیار مفید هستند.
استانداردهای نقشه‌کشی تأسیسات مکانیکی
برای تهیه نقشه‌های تأسیسات مکانیکی، باید از استانداردهای مربوطه پیروی کرد. این استانداردها توسط سازمان‌های ملی و بین‌المللی تعیین می‌شوند و شامل موارد زیر هستند:
- استانداردهای ملی ایران مانند استاندارد ۲۸۰۰ و سایر استانداردهای مرتبط با ساختمان.
- استانداردهای بین‌المللی مانند ASHRAE، ISO و سایر استانداردهای جهانی.
- قوانین و مقررات محلی که مربوط به تأسیسات مکانیکی هستند.
پیروی از این استانداردها اطمینان می‌دهد که نقشه‌ها دقیق، قابل فهم و مطابق با نیازهای فنی و ایمنی هستند. همچنین، این استانداردها به مهندسان کمک می‌کنند تا سیستم‌های مکانیکی را به بهترین شکل ممکن طراحی کنند.
نکات مهم در تهیه نقشه تأسیسات مکانیکی
در تهیه نقشه تأسیسات مکانیکی، باید به چند نکته مهم توجه کرد:
- دقت: نقشه‌ها باید با دقت کامل تهیه شوند و هیچ اطلاعاتی از دست نرفته باشد.
- وضوح: نقشه‌ها باید به گونه‌ای طراحی شوند که همه افراد ذینفع بتوانند آن‌ها را به راحتی درک کنند.
- مطابقت با استانداردها: نقشه‌ها باید کاملاً مطابق با استانداردهای ملی و بین‌المللی باشند.
- بررسی و تایید: نقشه‌ها باید توسط افراد متخصص بررسی و تایید شوند.
- به روزرسانی: نقشه‌ها باید در صورت نیاز به روزرسانی شوند تا با تغییرات پروژه هماهنگ باشند.

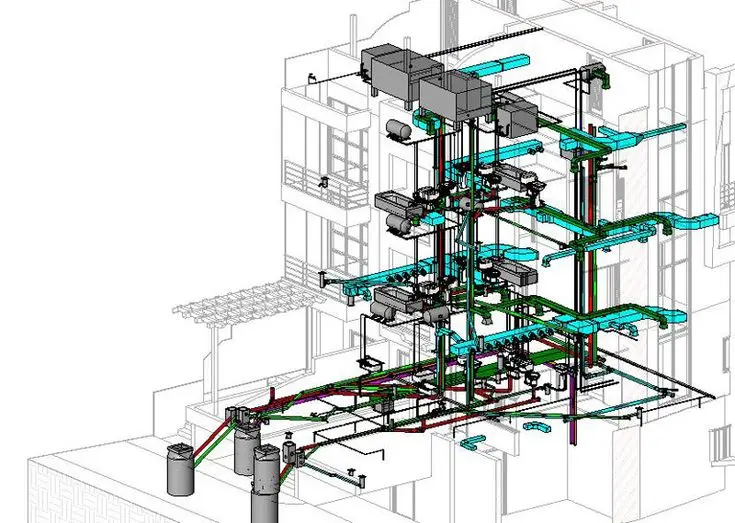

همچنین، باید توجه داشت که نقشه‌های تأسیسات مکانیکی باید با نقشه‌های معماری و ساختاری ساختمان هماهنگ باشند. این هماهنگی اطمینان می‌دهد که تأسیسات به درستی و بدون مشکل نصب شوند.
چالش‌های مرتبط با نقشه تأسیسات مکانیکی
در تهیه و اجرای نقشه‌های تأسیسات مکانیکی، ممکن است با چالش‌هایی مواجه شد. برخی از این چالش‌ها عبارتند از:
- تغییرات در پروژه: تغییرات ناگهانی در پروژه ممکن است باعث تغییر نقشه‌ها شود و این کار زمان‌بر و هزینه‌بر است.
- عدم هماهنگی: عدم هماهنگی بین نقشه‌های مکانیکی، معماری و ساختاری می‌تواند باعث مشکلاتی در اجرای پروژه شود.
- عدم دقت: اگر نقشه‌ها با دقت کافی تهیه نشوند، ممکن است در اجرای پروژه مشکلاتی ایجاد شود.
- عدم آگاهی: برخی از افراد ذینفع ممکن است با جزئیات نقشه‌ها آشنا نباشند و این می‌تواند باعث اشتباهات شود.
برای حل این چالش‌ها، باید از تیم‌های متخصص و با تجربه استفاده کرد و همچنین ارتباط موثری بین همه ذینفعان پروژه برقرار شود.
نکات پایانی
نقشه تأسیسات مکانیکی یکی از اجزای اساسی پروژه‌های ساختمانی است که نقش مهمی در اجرای موفق تأسیسات دارد. تهیه نقشه‌های دقیق و مطابق با استانداردها، به کاهش هزینه‌ها، افزایش ایمنی و کاهش زمان پروژه کمک می‌کند. همچنین، هماهنگی بین نقشه‌های مکانیکی و سایر نقشه‌های پروژه، از جمله نقشه‌های معماری و ساختاری، بسیار مهم است.
