نقشه تأسیسات الکتریکی چیست؟

در پروژه‌های ساختمانی و طراحی داخلی، تأسیسات الکتریکی به عنوان یکی از سیستم‌های حیاتی و اساسی شناخته می‌شوند. این سیستم‌ها شامل کابل‌کشی، نصب پریزها، چراغ‌ها، سیستم‌های روشنایی، و سایر تجهیزات الکتریکی هستند که برای تأمین انرژی و عملکرد صحیح ساختمان ضروری هستند. اما قبل از اجرای این تأسیسات، یک مرحله حیاتی و ضروری وجود دارد که بدون آن نمی‌توان به اجرای صحیح و ایمن پروژه اقدام کرد: نقشه تأسیسات الکتریکی.

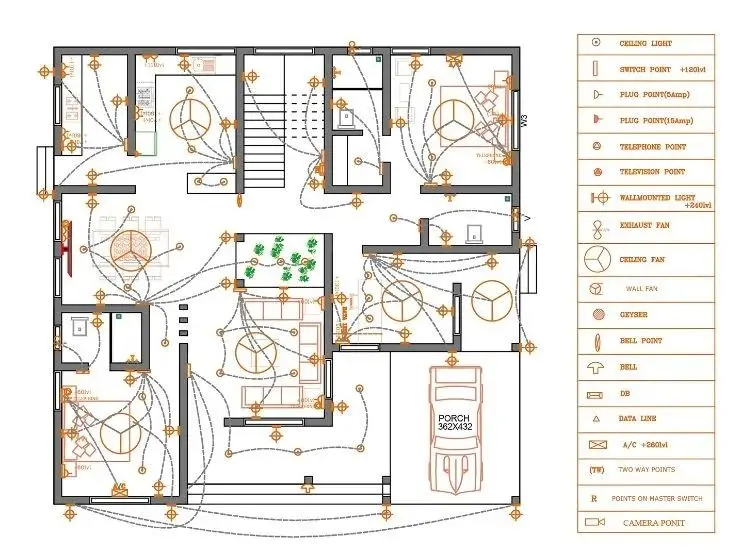

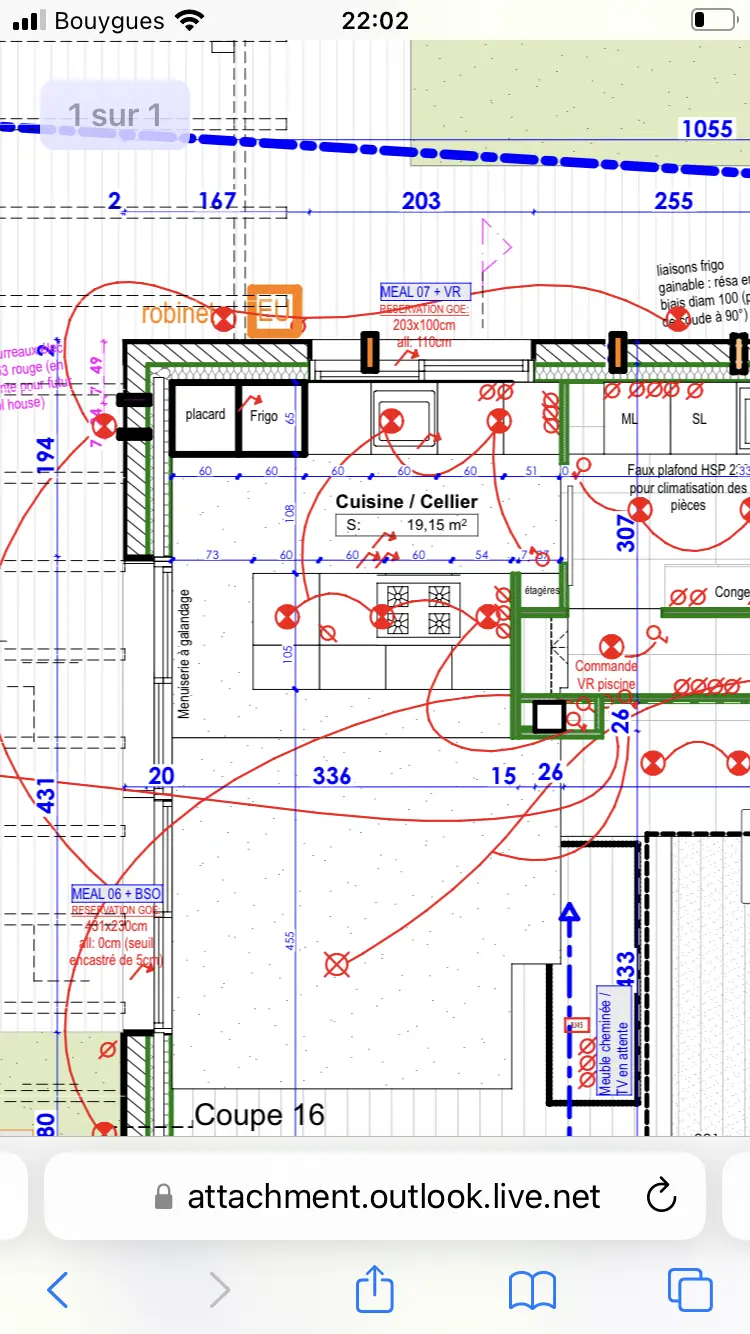

نقشه تأسیسات الکتریکی یک سند فنی و گرافیکی است که شامل جزئیات کامل و دقیق از محل نصب تجهیزات الکتریکی، مسیر کابل‌کشی، نوع و اندازه کابل‌ها، محل قرارگیری پریزها، سوئیچ‌ها، چراغ‌ها، و سایر تجهیزات مرتبط می‌باشد. این نقشه به عنوان راهنمای اصلی برای مهندسان، کارگران، و حتی مالک ساختمان عمل می‌کند تا بتوانند با دقت و بدون خطا، تأسیسات الکتریکی را طراحی و اجرا کنند.

چرا نقشه تأسیسات الکتریکی ضروری است؟

وجود نقشه تأسیسات الکتریکی به دلایل متعددی ضروری است. در ادامه به برخی از این دلایل مهم می‌پردازیم:

• دقت و سازماندهی: نقشه تأسیسات الکتریکی به شما این امکان را می‌دهد که با دقت کامل و بدون هیچ گونه اشتباه یا نقص، مسیر کابل‌کشی و محل نصب تجهیزات را مشخص کنید. این دقت در نهایت منجر به اجرای صحیح و بدون مشکل تأسیسات می‌شود.
• ایمنی: یکی از مهم‌ترین دلایل تهیه نقشه تأسیسات الکتریکی، تأمین ایمنی است. با داشتن نقشه دقیق، می‌توانید از برخورد کابل‌ها با سایر تأسیسات مانند لوله‌کشی آب و فاضلاب، گاز، یا حتی سازه‌های ساختمانی جلوگیری کنید. همچنین، این نقشه کمک می‌کند تا از خطرات احتمالی مانند کوتاه‌مدت، سوختگی، یا حتی آتش‌سوزی جلوگیری شود.
• کاهش هزینه‌ها: با داشتن نقشه دقیق، می‌توانید از خرید بیش از حد مواد و تجهیزات الکتریکی جلوگیری کنید. همچنین، اجرای صحیح و بدون اشتباه تأسیسات الکتریکی باعث کاهش هزینه‌های تعمیر و نگهداری در آینده می‌شود.
• راحتی در اجرا: برای کارگران و مهندسان، داشتن نقشه دقیق باعث می‌شود که بتوانند با سرعت و دقت بیشتری کار را انجام دهند. این موضوع باعث کاهش زمان اجرای پروژه و افزایش کارایی می‌شود.
• پذیرش توسط سازمان‌های نظارتی: در بسیاری از کشورها، ارائه نقشه تأسیسات الکتریکی برای دریافت مجوزهای لازم از سازمان‌های نظارتی ضروری است. این نقشه‌ها باید توسط متخصصان مجاز تهیه و تأیید شوند.

اجزای اصلی نقشه تأسیسات الکتریکی

یک نقشه تأسیسات الکتریکی کامل باید شامل اجزای زیر باشد:

• محل نصب تجهیزات: در این بخش، محل دقیق نصب پریزها، سوئیچ‌ها، چراغ‌ها، پلاگ‌ها، و سایر تجهیزات الکتریکی مشخص می‌شود. این اطلاعات معمولاً با استفاده از نمادهای استاندارد و مقیاس مشخص می‌شوند.
• مسیر کابل‌کشی: مسیر دقیق کابل‌ها از منبع انرژی تا تجهیزات نهایی باید در نقشه مشخص شود. این مسیرها باید با توجه به استانداردهای ایمنی و فنی طراحی شوند.
• نوع و اندازه کابل‌ها: در نقشه باید مشخص شود که کابل‌های چه نوعی (مثلاً تک‌لایه، چند‌لایه، مسی، آلومینیومی) و چه اندازه‌ای (مثلاً مقطع کابل) برای هر بخش از تأسیسات استفاده می‌شوند.
• جعبه‌های تقسیم: محل قرارگیری جعبه‌های تقسیم و پنل‌های الکتریکی باید در نقشه مشخص شود. این جعبه‌ها برای تقسیم جریان الکتریکی و کنترل تجهیزات استفاده می‌شوند.

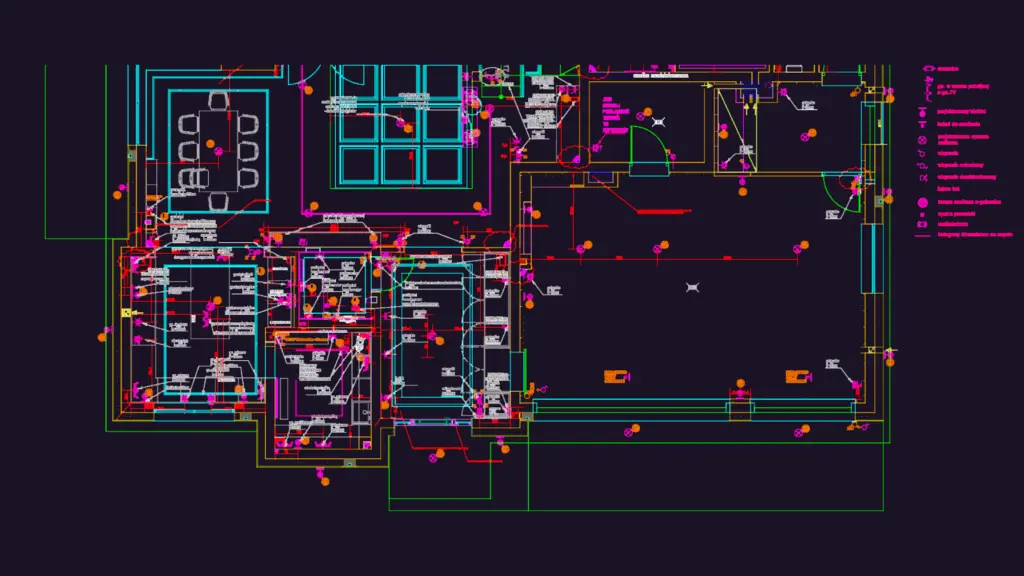

• سیستم‌های روشنایی: نوع سیستم روشنایی (مثلاً روشنایی عمومی، روشنایی محلی، روشنایی اضطراری) و محل نصب چراغ‌ها باید در نقشه مشخص شود.
• سیستم‌های زمین: طراحی سیستم زمین و محل قرارگیری الکترودهای زمین نیز باید در نقشه مشخص شود.

همچنین، در نقشه تأسیسات الکتریکی باید به استانداردهای ملی و بین‌المللی مربوط به تأسیسات الکتریکی توجه ویژه‌ای شود. این استانداردها شامل مواردی مانند استانداردهای ایمنی، نوع کابل‌ها، روش نصب، و حتی رنگ‌بندی کابل‌ها می‌شوند.

چگونه یک نقشه تأسیسات الکتریکی را طراحی کنیم؟

طراحی نقشه تأسیسات الکتریکی یک فرآیند فنی و تخصصی است که باید توسط مهندسان برق یا متخصصان مجاز انجام شود. اما برای درک بهتر این فرآیند، می‌توانید به مراحل کلی آن توجه کنید:

• مطالعه نیازهای پروژه: قبل از طراحی نقشه، باید نیازهای پروژه را به دقت بررسی کنید. این نیازها شامل تعداد اتاق‌ها، نوع تجهیزات الکتریکی مورد نیاز، و حتی مصرف انرژی ساختمان می‌شود.
• بررسی استانداردها و مقررات: باید با استانداردهای ملی و بین‌المللی مربوط به تأسیسات الکتریکی آشنا شوید و در طراحی نقشه از آنها پیروی کنید.
• طراحی اولیه: در این مرحله، مسیرهای کلی کابل‌کشی، محل نصب تجهیزات، و سیستم‌های مختلف الکتریکی طراحی می‌شوند.
• بررسی و اصلاح: پس از طراحی اولیه، نقشه باید توسط متخصصان بررسی و در صورت نیاز اصلاح شود.
• تایید نهایی: در این مرحله، نقشه توسط سازمان‌های مربوطه تأیید می‌شود و برای اجرای پروژه آماده می‌شود.

در طراحی نقشه تأسیسات الکتریکی، استفاده از نرم‌افزارهای تخصصی مانند AutoCAD Electrical، ETAP، یا حتی نرم‌افزارهای ساده‌تر مانند SketchUp می‌تواند بسیار کمک‌کننده باشد. این نرم‌افزارها امکان طراحی دقیق و ایجاد نقشه‌های سه‌بعدی را فراهم می‌کنند.

نکات مهم در تهیه نقشه تأسیسات الکتریکی

در تهیه نقشه تأسیسات الکتریکی، باید به نکات زیر توجه ویژه‌ای داشت:

• دقت در اندازه‌گیری‌ها: تمامی اندازه‌گیری‌ها باید با دقت انجام شوند تا در مرحله اجرای پروژه هیچ گونه مشکل یا اشتباهی رخ ندهد.
• پیروی از استانداردها: باید از استانداردهای ملی و بین‌المللی مربوط به تأسیسات الکتریکی پیروی کرد. این استانداردها شامل مواردی مانند نوع کابل‌ها، روش نصب، و حتی رنگ‌بندی کابل‌ها می‌شوند.
• تنوع تجهیزات: در نقشه باید به نوع و تعداد تجهیزات الکتریکی مورد نیاز توجه شود. برای مثال، در یک ساختمان مسکونی، تعداد پریزها، سوئیچ‌ها، و چراغ‌ها باید با توجه به نیاز ساکنان طراحی شود.
• ایمنی: باید در طراحی نقشه به ایمنی توجه ویژه‌ای داشت. این شامل جلوگیری از برخورد کابل‌ها با سایر تأسیسات، استفاده از کابل‌های مناسب، و طراحی سیستم زمین صحیح می‌شود.
• راحتی در نگهداری: نقشه باید به گونه‌ای طراحی شود که در آینده امکان نگهداری و تعمیرات آسان وجود داشته باشد. برای مثال، مسیر کابل‌ها باید به گونه‌ای باشد که در صورت نیاز به تعمیر، دسترسی آسان داشته باشید.

خطاهای رایج در نقشه تأسیسات الکتریکی و چگونگی جلوگیری از آنها

در تهیه نقشه تأسیسات الکتریکی، ممکن است برخی از اشتباهات رایج رخ دهد که می‌تواند منجر به مشکلاتی در مرحله اجرای پروژه شود. در ادامه به برخی از این اشتباهات و راه‌های جلوگیری از آنها اشاره می‌کنیم:

• عدم توجه به استانداردها: یکی از رایج‌ترین اشتباهات عدم توجه به استانداردهای ملی و بین‌المللی است. برای جلوگیری از این مشکل، باید قبل از طراحی نقشه، با این استانداردها آشنا شده و از آنها پیروی کنید.
• عدم دقت در اندازه‌گیری‌ها: اندازه‌گیری‌های نادرست می‌تواند منجر به مشکلاتی در مرحله اجرای پروژه شود. برای جلوگیری از این مشکل، باید تمامی اندازه‌گیری‌ها با دقت انجام شوند و در صورت نیاز، توسط یک متخصص بررسی شوند.
• عدم توجه به ایمنی: عدم توجه به ایمنی می‌تواند منجر به خطرات جدی مانند کوتاه‌مدت، سوختگی، یا حتی آتش‌سوزی شود. برای جلوگیری از این مشکل، باید در طراحی نقشه به موارد ایمنی مانند سیستم زمین، نوع کابل‌ها، و مسیر کابل‌کشی توجه ویژه‌ای داشت.
• عدم تنوع تجهیزات: طراحی نقشه بدون توجه به نیازهای واقعی ساختمان می‌تواند منجر به مشکلاتی در استفاده از تأسیسات الکتریکی شود. برای جلوگیری از این مشکل، باید قبل از طراحی نقشه، نیازهای واقعی ساختمان را بررسی کرد.
• عدم استفاده از نرم‌افزارهای تخصصی: استفاده از نرم‌افزارهای ساده یا عدم استفاده از نرم‌افزارهای تخصصی می‌تواند منجر به طراحی نقشه‌های نادرست شود. برای جلوگیری از این مشکل، باید از نرم‌افزارهای تخصصی مانند AutoCAD Electrical استفاده کرد.

نقش نقشه تأسیسات الکتریکی در اجرای پروژه

نقشه تأسیسات الکتریکی در مرحله اجرای پروژه بسیار حیاتی است. این نقشه به عنوان راهنمای اصلی برای کارگران و مهندسان عمل می‌کند و به آنها کمک می‌کند تا با دقت و سرعت بیشتری کار را انجام دهند. در ادامه به برخی از نقش‌های مهم نقشه تأسیسات الکتریکی در اجرای پروژه اشاره می‌کنیم:

• راهنمایی برای کابل‌کشی: نقشه به کارگران کمک می‌کند تا مسیر کابل‌کشی را به درستی دنبال کنند و از برخورد کابل‌ها با سایر تأسیسات جلوگیری کنند.
• نصب تجهیزات: با داشتن نقشه دقیق، کارگران می‌توانند تجهیزات الکتریکی را در محل دقیق و مشخص شده نصب کنند.
• کنترل کیفیت: نقشه به عنوان یک سند رسمی عمل می‌کند و امکان کنترل کیفیت و بررسی دقیق کارهای انجام شده را فراهم می‌کند.
• پذیرش توسط سازمان‌های نظارتی: در بسیاری از کشورها، ارائه نقشه تأسیسات الکتریکی برای دریافت مجوزهای لازم از سازمان‌های نظارتی ضروری است.

در نهایت، نقشه تأسیسات الکتریکی یک ابزار ضروری برای طراحی و اجرای تأسیسات الکتریکی در ساختمان‌ها است. این نقشه به شما کمک می‌کند تا با دقت و ایمنی کامل، تأسیسات الکتریکی را طراحی و اجرا کنید و از مشکلات احتمالی در آینده جلوگیری کنید.
