اهمیت سیستم اتصال زمین

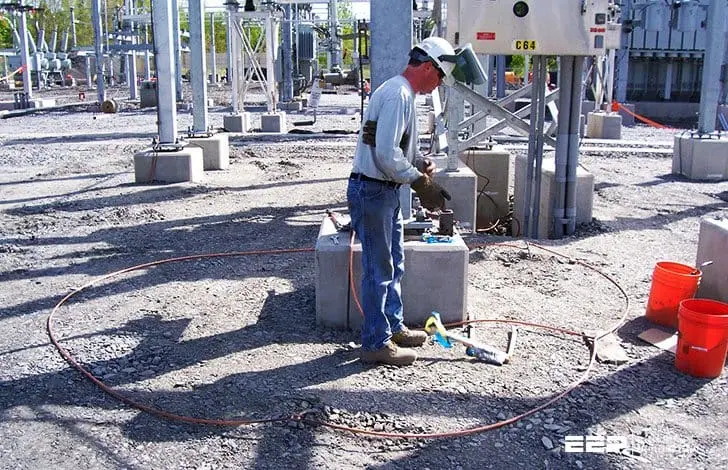

سیستم اتصال زمین یکی از اجزای حیاتی در طراحی و اجرای شبکه‌های الکتریکی، ساختمان‌ها و تأسیسات صنعتی است که نقش اساسی در ایمنی، عملکرد صحیح و پایداری سیستم‌های الکتریکی ایفا می‌کند. این سیستم نه تنها از تجهیزات الکتریکی در برابر خطرات ناشی از جریان‌های فرعی و اضافه‌بار محافظت می‌کند، بلکه به کاهش خطرات ناشی از صاعقه و اختلالات الکترومغناطیسی نیز کمک می‌کند. در این مقاله به بررسی اهمیت سیستم اتصال زمین، اجزای تشکیل‌دهنده آن، نحوه عملکرد و نکات کلیدی برای طراحی و اجرای صحیح آن می‌پردازیم.
چرا سیستم اتصال زمین ضروری است؟
سیستم اتصال زمین به عنوان یک راهکار ایمنی، وظیفه اصلی خود را در هدایت جریان‌های غیرمعمول و خطرناک به زمین بر عهده دارد. در شرایطی که یک خطا یا نقص در سیستم الکتریکی رخ دهد، جریان‌های غیرمعمول ممکن است به تجهیزات و حتی افراد آسیب برساند. سیستم اتصال زمین با ایجاد یک مسیر کم‌مقاومت برای جریان‌های فرعی، این جریان‌ها را به زمین هدایت کرده و از بروز خطرات جدی جلوگیری می‌کند.
از دیگر مزایای سیستم اتصال زمین می‌توان به موارد زیر اشاره کرد:
- حفاظت از افراد: در صورت تماس انسان با تجهیزات الکتریکی تحت ولتاژ، سیستم اتصال زمین جریان را به زمین هدایت کرده و از صدمه به افراد جلوگیری می‌کند.
- حفاظت از تجهیزات: جریان‌های اضافه یا خطا می‌توانند تجهیزات الکتریکی را آسیب دهند. سیستم اتصال زمین با کاهش ولتاژ و هدایت جریان به زمین، از خرابی تجهیزات جلوگیری می‌کند.
- پایداری شبکه: در شبکه‌های الکتریکی بزرگ، سیستم اتصال زمین به پایداری ولتاژ و عملکرد صحیح سیستم کمک می‌کند.
- حفاظت در برابر صاعقه: سیستم‌های اتصال زمین در ساختمان‌ها و تأسیسات، از اثرات مخرب صاعقه محافظت می‌کنند.

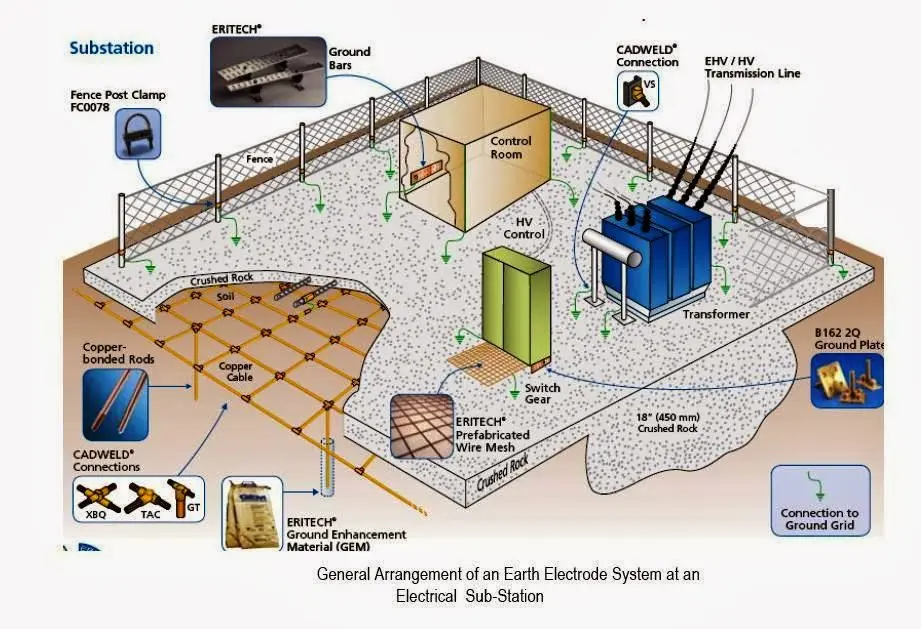

اجزای اصلی سیستم اتصال زمین
سیستم اتصال زمین از چندین جزء تشکیل شده که هر کدام نقش خاصی در عملکرد کلی سیستم دارند. شناخت این اجزا و نحوه عملکرد آن‌ها، برای طراحی و اجرای صحیح سیستم بسیار مهم است.
از اجزای اصلی سیستم اتصال زمین می‌توان به موارد زیر اشاره کرد:
- الکترود زمین: این بخش شامل میله‌های فلزی، صفحه‌های فلزی یا شبکه‌های فلزی است که در خاک قرار می‌گیرند و وظیفه اتصال الکتریکی با زمین را بر عهده دارند.
- کابل‌های اتصال: کابل‌های مسی یا آلومینیومی که الکترود زمین را به تجهیزات الکتریکی متصل می‌کنند.
- جعبه تقسیم: این جعبه‌ها برای تقسیم و اتصال کابل‌های زمین به الکترودها استفاده می‌شوند.
- مقاومت زمین: مقاومت الکتریکی بین الکترود زمین و خاک که باید در محدوده مشخصی قرار گیرد.
- سیستم‌های اندازه‌گیری: دستگاه‌هایی برای اندازه‌گیری مقاومت زمین و بررسی عملکرد سیستم.
نحوه عملکرد سیستم اتصال زمین
سیستم اتصال زمین بر اساس اصل هدایت جریان به زمین کار می‌کند. در شرایط عادی، جریان الکتریکی از طریق کابل‌های فاز و نول عبور می‌کند و هیچ جریانی از طریق سیستم زمین عبور نمی‌کند. اما در صورت بروز خطا یا نقص، مانند اتصال فاز به بدنه تجهیزات، جریان غیرمعمول از طریق سیستم زمین به زمین هدایت می‌شود.
برای مثال، در صورت اتصال فاز به بدنه یک موتور الکتریکی، جریان از طریق سیستم زمین به زمین هدایت می‌شود و در نتیجه:
- جریان خطا به سرعت کاهش می‌یابد و از آسیب به افراد جلوگیری می‌شود.
- سیستم حفاظتی مانند رله‌های زمین، خطا را تشخیص داده و مدار را قطع می‌کند.
- ولتاژ بدنه تجهیزات به حداکثر ۵۰ ولت کاهش می‌یابد که برای انسان بی‌خطر است.
این فرایند نشان می‌دهد که سیستم اتصال زمین چگونه در شرایط اضطراری عمل می‌کند و چرا طراحی صحیح آن بسیار مهم است.
نکات کلیدی در طراحی و اجرای سیستم اتصال زمین
برای اطمینان از عملکرد صحیح سیستم اتصال زمین، باید به نکات کلیدی زیر توجه کرد:
- مقاومت زمین: مقاومت زمین باید در محدوده مشخص شده توسط استانداردهای ملی و بین‌المللی (مانند استاندارد IEC 60364) قرار گیرد. معمولاً مقاومت زمین برای سیستم‌های مختلف بین ۱ تا ۱۰ اهم تعیین می‌شود.
- موقعیت الکترود: الکترودهای زمین باید در مکان‌های مناسب و دور از منابع آلودگی خاک مانند لوله‌های آب یا فاضلاب قرار گیرند.
- کیفیت مواد: استفاده از مواد با کیفیت بالا مانند الکترودهای مسی یا آلومینیومی و کابل‌های با مقطع مناسب، برای عملکرد طولانی‌مدت سیستم ضروری است.
- اتصال صحیح: تمام اتصالات الکتریکی باید به درستی و بدون مقاومت اضافی انجام شوند.
- بررسی و نگهداری: سیستم اتصال زمین باید به صورت دوره‌ای بررسی و نگهداری شود تا از عملکرد صحیح آن اطمینان حاصل شود.
در طراحی سیستم اتصال زمین، باید به شرایط خاص محیطی مانند نوع خاک، رطوبت و وجود مواد شیمیایی در خاک نیز توجه کرد. برای مثال، خاک‌های شنی مقاومت بیشتری نسبت به خاک‌های رسی دارند و ممکن است نیاز به الکترودهای بیشتری داشته باشند.
چالش‌های رایج در سیستم‌های اتصال زمین
در طراحی و اجرای سیستم‌های اتصال زمین، ممکن است با چالش‌هایی مواجه شوید که باید به آن‌ها توجه ویژه‌ای داشت:
- مقاومت بالا: در برخی خاک‌ها مانند خاک‌های خشک یا سنگی، مقاومت زمین ممکن است بسیار بالا باشد. در این موارد، استفاده از الکترودهای عمیق‌تر یا چندگانه می‌تواند کمک‌کننده باشد.
- تأثیرات الکترومغناطیسی: در محیط‌های صنعتی یا نزدیک به خطوط انتقال برق، ممکن است سیستم اتصال زمین تحت تأثیر اختلالات الکترومغناطیسی قرار گیرد. در این موارد، استفاده از سیستم‌های فیلتر یا زمین‌های جداگانه ممکن است لازم باشد.
- خرابی الکترود: در طول زمان، الکترودهای زمین ممکن است دچار خوردگی یا آسیب شوند. بررسی دوره‌ای و تعویض الکترودهای آسیب‌دیده، برای حفظ عملکرد سیستم ضروری است.
- اتصال نادرست: اتصال نادرست الکترودها یا کابل‌ها می‌تواند باعث افزایش مقاومت زمین یا عدم عملکرد سیستم شود. بنابراین، اجرای دقیق و بررسی دقیق اتصالات بسیار مهم است.
برای حل این چالش‌ها، می‌توان از راهکارهایی مانند استفاده از الکترودهای ترکیبی، سیستم‌های زمین عمیق یا حتی استفاده از مواد ضدخوردگی استفاده کرد.
نکات پایانی و توصیه‌ها
سیستم اتصال زمین یکی از عوامل کلیدی در ایمنی و پایداری سیستم‌های الکتریکی است. طراحی و اجرای صحیح این سیستم نه تنها از تجهیزات و افراد محافظت می‌کند، بلکه به عملکرد بهینه شبکه‌های الکتریکی کمک می‌کند.
برای اطمینان از عملکرد صحیح سیستم اتصال زمین، توصیه می‌شود:
- از استانداردهای ملی و بین‌المللی در طراحی و اجرای سیستم پیروی کنید.
- به شرایط محیطی مانند نوع خاک و رطوبت توجه داشته باشید.
- از مواد با کیفیت و الکترودهای مناسب استفاده کنید.
- سیستم را به صورت دوره‌ای بررسی و نگهداری کنید.
- در صورت نیاز، از مشاوران متخصص در زمینه سیستم‌های اتصال زمین کمک بگیرید.
