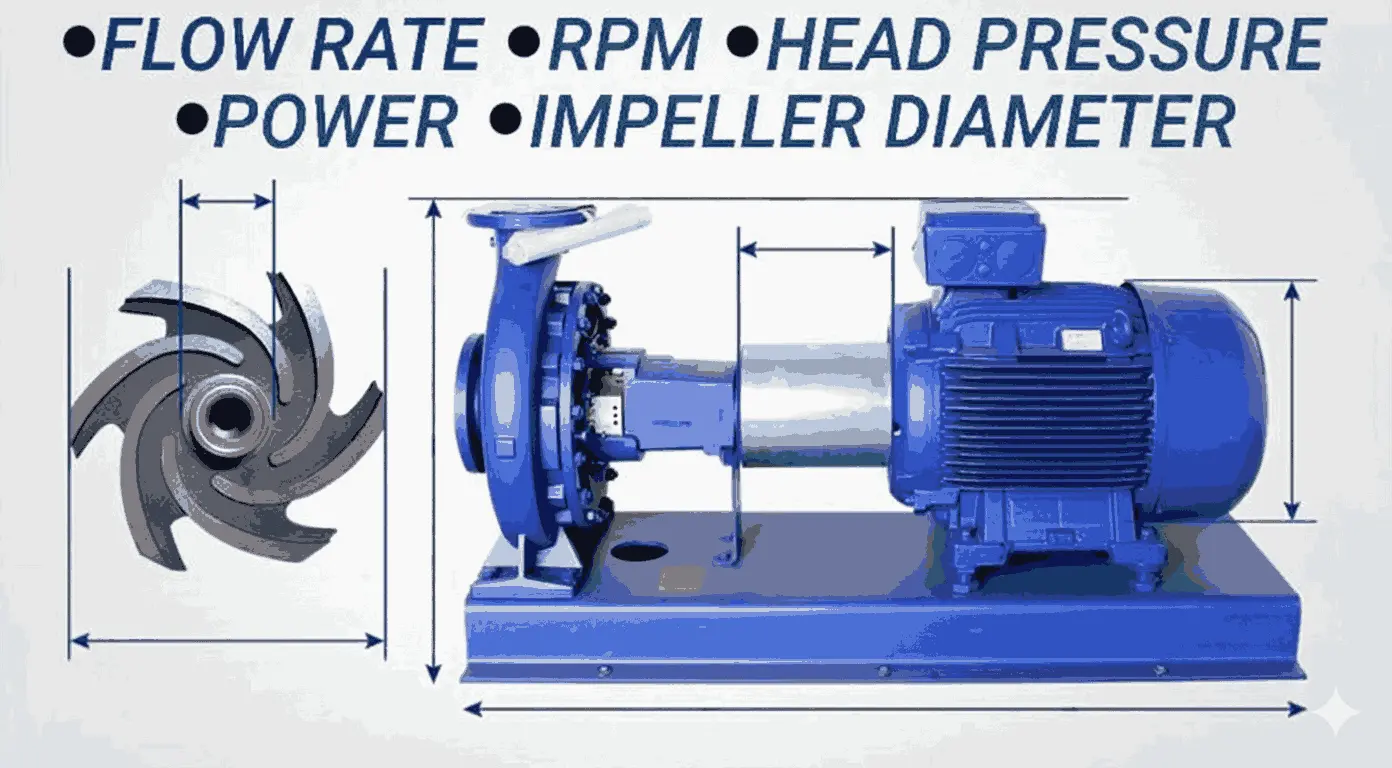

نحوه محاسبه دبی پمپ
در طراحی و انتخاب پمپ‌های صنعتی، یکی از پارامترهای اساسی که باید محاسبه شود، دبی پمپ است. دبی پمپ به حجم سیال منتقل‌شده در واحد زمان (معمولاً لیتر بر ثانیه یا متر مکعب بر ساعت) اشاره دارد و نقش حیاتی در عملکرد سیستم‌های هیدرولیکی، آب‌رسانی، سرمایش و گرمایش دارد. اگرچه محاسبه دبی پمپ ممکن است در ابتدا پیچیده به نظر برسد، اما با درک اصول پایه و استفاده از فرمول‌های ساده، می‌توان به پاسخ دقیق و کاربردی رسید. در این مقاله، به بررسی روش‌های محاسبه دبی پمپ، عوامل مؤثر بر آن و نکات مهم در انتخاب پمپ مناسب می‌پردازیم.
چه چیزی دبی پمپ را تعیین می‌کند؟
دبی پمپ تحت تأثیر چندین عامل قرار می‌گیرد که باید در محاسبات در نظر گرفته شوند:
- نیاز سیستم: حجم سیال مورد نیاز در واحد زمان، مانند آب مورد نیاز یک ساختمان یا جریان لازم برای یک سیستم سرمایشی.
- ضریب جریان: در سیستم‌هایی که چندین نقطه مصرف دارند، باید دبی کل را بر اساس مصرف هر نقطه محاسبه کرد.
- فشار: فشار مورد نیاز در سیستم، که با ارتفاع جابجایی سیال، مقاومت لوله‌کشی و سایر عوامل مرتبط است.
- چگالی سیال: چگالی آب، روغن یا سایر مایعات تأثیر مستقیمی بر دبی پمپ دارد.
- نوع پمپ: پمپ‌های سانتریفیوژ، دیافراگمی یا جابجایی مثبت هر کدام فرمول‌های خاصی برای محاسبه دبی دارند.
در سیستم‌های ساده، مانند انتقال آب در یک ساختمان، دبی پمپ معمولاً با تقسیم حجم کل سیال مورد نیاز بر زمان مورد نظر محاسبه می‌شود. برای مثال، اگر یک ساختمان روزانه ۵۰۰ متر مکعب آب مصرف کند و پمپ باید این حجم را در ۱۰ ساعت منتقل کند، دبی پمپ باید حداقل ۵۰ متر مکعب بر ساعت باشد.
فرمول پایه محاسبه دبی پمپ
فرمول اصلی برای محاسبه دبی پمپ به صورت زیر است:
دبی (Q) = حجم سیال (V) / زمان (t)
در این فرمول:
- V: حجم سیال مورد نیاز (متر مکعب یا لیتر)
- t: زمان مورد نیاز برای انتقال سیال (ثانیه، دقیقه یا ساعت)
برای مثال، اگر یک سیستم نیاز به انتقال ۲۰۰ لیتر آب در ۵ دقیقه دارد، دبی پمپ به صورت زیر محاسبه می‌شود:
Q = ۲۰۰ لیتر / ۵ دقیقه = ۴۰ لیتر بر دقیقه
این دبی را می‌توان به متر مکعب بر ساعت نیز تبدیل کرد:
۴۰ لیتر بر دقیقه × ۶۰ = ۲۴۰۰ لیتر بر ساعت = ۲٫۴ متر مکعب بر ساعت
محاسبه دبی در سیستم‌های پیچیده‌تر
در سیستم‌های بزرگتر یا صنعتی، مانند شبکه‌های آب‌رسانی شهری یا سیستم‌های سرمایشی، محاسبه دبی پمپ نیاز به تحلیل دقیق‌تری دارد. در این موارد، باید:
- مصرف هر نقطه مصرف (مانند شیرآب‌ها، دستگاه‌های صنعتی یا رادیاتورهای گرمایشی) را اندازه‌گیری کرد.
- ضریب اطمینان را برای افزایش دبی در شرایط پیک مصرف در نظر گرفت.
- مقاومت سیستم لوله‌کشی و افت فشار را محاسبه کرد.
برای مثال، در یک سیستم گرمایشی با چند رادیاتور، باید دبی مورد نیاز هر رادیاتور را جمع کرد و سپس با توجه به افت فشار در لوله‌کشی، دبی نهایی پمپ را تعیین کرد.
تاثیر فشار بر دبی پمپ

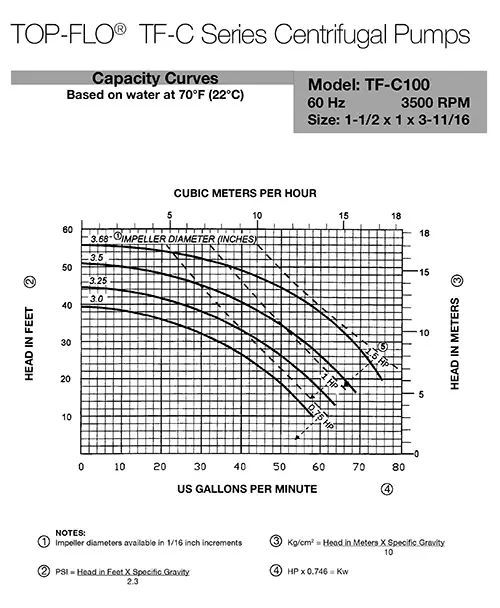

پمپ‌ها در فشارهای مختلف عملکرد متفاوتی دارند. منحنی عملکرد پمپ (پمپ کاراکترستیک) نشان می‌دهد که چگونه دبی با تغییر فشار تغییر می‌کند. در فشارهای بالاتر، دبی پمپ کاهش می‌یابد و برعکس. بنابراین، انتخاب پمپی که در فشار مورد نیاز سیستم کارآمد باشد، بسیار مهم است.
برای تعیین فشار مورد نیاز، باید:
- ارتفاع جابجایی سیال (مانند ارتفاع بین منبع آب و نقطه مصرف) را اندازه‌گیری کرد.
- مقاومت لوله‌کشی و اتصالات را بر اساس طول لوله، قطر آن و نوع مواد محاسبه کرد.
- فشار مورد نیاز در نقطه مصرف (مانند فشار لازم برای شیرآب‌ها) را در نظر گرفت.
فرمول کلی برای محاسبه فشار مورد نیاز به صورت زیر است:
فشار کل = فشار استاتیکی + فشار دینامیکی + فشار افت در لوله‌کشی
فشار استاتیکی به ارتفاع جابجایی سیال و فشار دینامیکی به سرعت جریان سیال بستگی دارد.
نکات مهم در انتخاب پمپ مناسب
پس از محاسبه دبی و فشار مورد نیاز، انتخاب پمپ مناسب نیازمند توجه به چند نکته است:
- نوع سیال: پمپ باید برای نوع سیال مورد استفاده (آب، روغن، مواد شیمیایی و غیره) مناسب باشد.
- مقاومت شیمیایی: در سیستم‌هایی که با مواد شیمیایی یا آب‌های آلوده کار می‌کنند، باید از پمپ‌هایی با مواد مقاوم استفاده کرد.
- کارایی انرژی: پمپ‌هایی با کارایی بالاتر مصرف انرژی کمتری دارند و در طولانی‌مدت اقتصادی‌تر هستند.
- ساده‌سازی نگهداری: پمپ‌هایی با طراحی ساده‌تر و قطعات قابل تعویض آسان، هزینه‌های نگهداری را کاهش می‌دهند.
همچنین، در سیستم‌های حساس مانند آب‌رسانی شهری یا صنایع غذایی، باید از پمپ‌های بهداشتی و ضدعفونی‌شونده استفاده کرد.

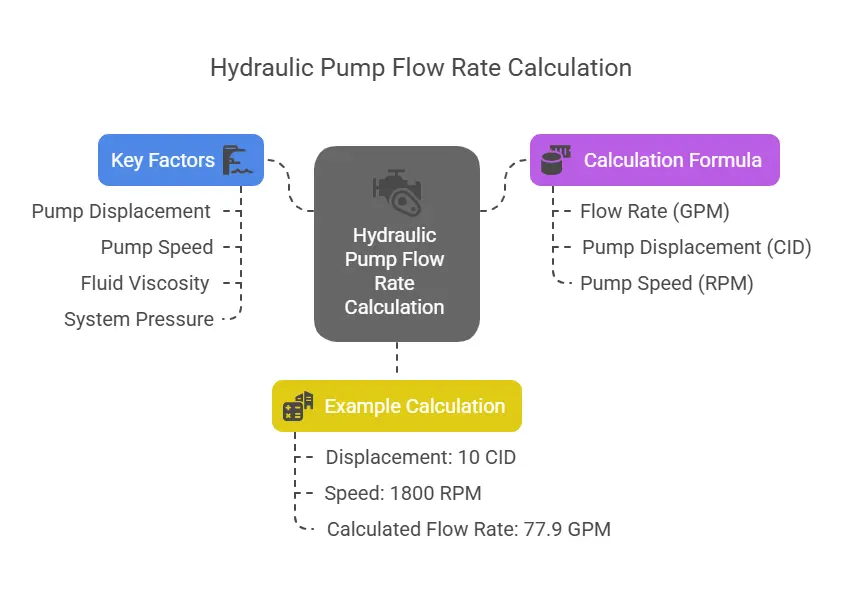

استفاده از نرم‌افزارهای محاسبه دبی پمپ
برای سیستم‌های پیچیده، استفاده از نرم‌افزارهای تخصصی یا کالکولاتورهای آنلاین می‌تواند کمک شایانی کند. این نرم‌افزارها با وارد کردن پارامترهای سیستم مانند دبی مورد نیاز، ارتفاع جابجایی و نوع سیال، دبی و فشار مناسب پمپ را محاسبه می‌کنند. همچنین، برخی از تولیدکنندگان پمپ، نمودارهای عملکرد پمپ‌های خود را در دسترس قرار می‌دهند که می‌توان از آن‌ها برای انتخاب پمپ مناسب استفاده کرد.
در برخی موارد، مهندسان با استفاده از داده‌های تجربی و آزمایشگاه‌های هیدرولیک، دبی و فشار دقیق را تعیین می‌کنند.
چالش‌های رایج در محاسبه دبی پمپ
در برخی موارد، محاسبه دبی پمپ با چالش‌هایی همراه است:
- نوسان در مصرف: در سیستم‌هایی مانند آب‌رسانی ساختمان‌های مسکونی، مصرف در ساعات مختلف روز متفاوت است. در این موارد، باید دبی پمپ را بر اساس مصرف پیک (بیشترین مصرف) طراحی کرد.
- افت فشار غیرمنتظره: لوله‌کشی قدیمی یا گرفتگی فیلترها می‌تواند افت فشار غیرمنتظره‌ای ایجاد کند که دبی پمپ را کاهش می‌دهد.
- اختلاف در چگالی سیال: در سیستم‌هایی که با مایعات غیرآبی کار می‌کنند، چگالی سیال باید در محاسبات در نظر گرفته شود.
برای حل این چالش‌ها، می‌توان از حسگرهای جریان و فشار استفاده کرد تا دبی پمپ در زمان واقعی کنترل شود.
نتیجه‌گیری و توصیه‌ها
محاسبه دبی پمپ یک فرایند چندگانه است که نیاز به درک کامل از نیازهای سیستم، فشار مورد نیاز و نوع پمپ دارد. با استفاده از فرمول‌های پایه و تحلیل دقیق سیستم، می‌توان پمپی را انتخاب کرد که بهینه و کارآمد باشد. همچنین، استفاده از نرم‌افزارهای تخصصی و مشاوره با مهندسان هیدرولیک می‌تواند در انتخاب پمپ مناسب کمک شایانی کند.
در صورت نیاز به اطلاعات بیشتر در زمینه انتخاب پمپ یا تحلیل سیستم‌های هیدرولیکی، می‌توانید به مقالات تخصصی بلاگ ساختمان مراجعه کنید. این منابع می‌توانند راهنمایی دقیق‌تری برای طراحی و اجرای سیستم‌های پمپاژ ارائه دهند.
