دیوار دیافراگمی چیست؟
در طراحی و اجرای ساختمان‌های مدرن، انتخاب سیستم‌های سازه‌ای مناسب یکی از عوامل کلیدی برای افزایش ایمنی، پایداری و کارایی سازه است. یکی از این سیستم‌ها که در سال‌های اخیر توجه بسیاری از مهندسان و معماران را به خود جلب کرده، دیوار دیافراگمی است. این سیستم سازه‌ای که در ساختمان‌های چند طبقه و با ارتفاع متوسط به کار می‌رود، به عنوان یک عنصر مهم در انتقال نیروهای جانبی و افزایش مقاومت ساختمان در برابر زلزله و باد عمل می‌کند.
دیوار دیافراگمی چیست؟
دیوار دیافراگمی یک نوع دیوار غیرحامل بار عمودی است که به منظور افزایش سختی و مقاومت ساختمان در برابر نیروهای جانبی طراحی می‌شود. این دیوارها معمولاً از بتن مسلح یا آرماتورهای فولادی تشکیل شده و در جهت عمود بر جهت نیروهای جانبی (مانند زلزله یا باد) قرار می‌گیرند. عملکرد اصلی دیوار دیافراگمی، انتقال نیروهای جانبی به سیستم‌های مقاومت جانبی دیگر مانند ستون‌ها، کف‌ها یا هسته مرکزی ساختمان است.
دیوار دیافراگمی به دلیل توانایی بالا در جذب و توزیع نیروهای جانبی، به عنوان یک سیستم سازه‌ای مؤثر در ساختمان‌های با ارتفاع متوسط و بلند شناخته می‌شود. این دیوارها علاوه بر افزایش ایمنی ساختمان، می‌توانند در کاهش لرزش و ارتعاشات ناشی از زلزله یا باد نیز مؤثر باشند.
کاربردهای دیوار دیافراگمی
دیوار دیافراگمی در انواع مختلفی از ساختمان‌ها و سازه‌ها کاربرد دارد. برخی از کاربردهای رایج این سیستم شامل:
- ساختمان‌های مسکونی چند طبقه
- ساختمان‌های تجاری و اداری
- ساختمان‌های صنعتی و انبارها
- ساختمان‌های آموزشی و دانشگاهی
- ساختمان‌های بیمارستانی و درمانی
در این ساختمان‌ها، دیوار دیافراگمی به عنوان یک عنصر سازه‌ای کلیدی عمل می‌کند و به افزایش پایداری و ایمنی کل سازه کمک می‌کند.
مزایای دیوار دیافراگمی
استفاده از دیوار دیافراگمی در طراحی ساختمان‌ها مزایای متعددی دارد که برخی از آن‌ها عبارتند از:
- افزایش مقاومت در برابر زلزله و باد: دیوار دیافراگمی با جذب و توزیع نیروهای جانبی، مقاومت ساختمان در برابر زلزله و باد را افزایش می‌دهد.
- کاهش لرزش و ارتعاش: این دیوارها با کاهش لرزش و ارتعاشات ناشی از نیروهای جانبی، راحتی ساکنان و کاربران ساختمان را افزایش می‌دهند.
- افزایش پایداری سازه: دیوار دیافراگمی به عنوان یک سیستم سازه‌ای مؤثر، پایداری کل ساختمان را افزایش می‌دهد و از خرابی‌های احتمالی جلوگیری می‌کند.
- کارایی اقتصادی: استفاده از دیوار دیافراگمی می‌تواند در برخی موارد هزینه‌های ساخت و ساز را کاهش دهد، زیرا نیاز به استفاده از سیستم‌های سازه‌ای پیچیده‌تر را کاهش می‌دهد.
- طراحی فضاهای داخلی: دیوار دیافراگمی امکان طراحی فضاهای داخلی بدون محدودیت‌های سازه‌ای را فراهم می‌کند، زیرا این دیوارها معمولاً در قسمت‌های غیرقابل مشاهده یا در داخل دیوارهای داخلی قرار می‌گیرند.
چگونگی طراحی و اجرای دیوار دیافراگمی
طراحی و اجرای دیوار دیافراگمی نیازمند دانش فنی و تجربه است. در این بخش به برخی از نکات کلیدی در طراحی و اجرای این دیوارها اشاره می‌کنیم:
اولین گام در طراحی دیوار دیافراگمی، تحلیل نیروهای جانبی و تعیین محل قرارگیری دیوارها است. این تحلیل باید بر اساس استانداردهای ملی و بین‌المللی انجام شود و شامل بررسی زلزله، باد و سایر نیروهای جانبی باشد.
در مرحله بعد، نوع مصالح و سیستم سازه‌ای مورد استفاده برای دیوار دیافراگمی تعیین می‌شود. معمولاً از بتن مسلح یا آرماتورهای فولادی برای ساخت این دیوارها استفاده می‌شود. ضخامت دیوار، تعداد و نوع آرماتورهای مورد نیاز، و همچنین نوع اتصال دیوار به سایر عناصر سازه‌ای مانند ستون‌ها و کف‌ها باید به دقت طراحی شوند.

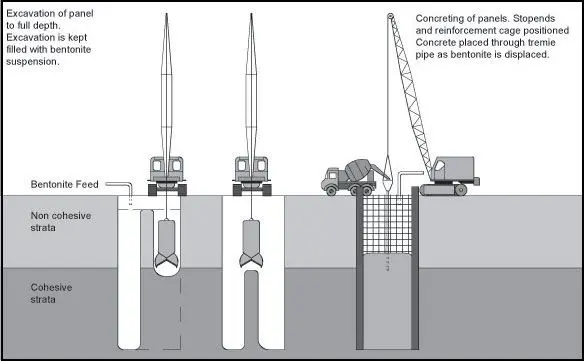

اجرای دیوار دیافراگمی نیز نیازمند دقت و توجه به جزئیات است. بتن ریزی باید به صورت یکپارچه و بدون هیچ گونه خللی انجام شود. همچنین، اتصال دیوار به سایر عناصر سازه‌ای باید به درستی انجام شود تا عملکرد صحیح دیوار دیافراگمی تضمین شود.
نکات مهم در استفاده از دیوار دیافراگمی
در استفاده از دیوار دیافراگمی، باید به چند نکته مهم توجه کرد:
- محل قرارگیری: دیوار دیافراگمی باید در مکان‌هایی قرار گیرد که بتواند به بهترین نحو نیروهای جانبی را جذب و توزیع کند. معمولاً این دیوارها در جهت عمود بر نیروهای اصلی قرار می‌گیرند.
- اتصالات: اتصال دیوار دیافراگمی به سایر عناصر سازه‌ای مانند ستون‌ها و کف‌ها باید به درستی انجام شود تا عملکرد صحیح دیوار تضمین شود.
- مصالح: استفاده از مصالح با کیفیت و استاندارد در ساخت دیوار دیافراگمی بسیار مهم است. بتن با مقاومت مناسب و آرماتورهای با کیفیت می‌توانند عملکرد دیوار را بهبود بخشند.
- تحلیل و طراحی: تحلیل دقیق نیروهای جانبی و طراحی صحیح دیوار دیافراگمی توسط مهندسان متخصص ضروری است.
در نهایت، دیوار دیافراگمی به عنوان یک سیستم سازه‌ای مؤثر در افزایش ایمنی و پایداری ساختمان‌ها شناخته می‌شود. با توجه به مزایای این سیستم، استفاده از آن در پروژه‌های ساختمانی مدرن می‌تواند به بهبود عملکرد کلی سازه کمک کند.
