تفکیک کابل‌های برق و دیتا
در پروژه‌های ساختمانی و شبکه‌کشی، یکی از مهم‌ترین نکات فنی که باید به آن توجه ویژه‌ای داشت، تفکیک کابل‌های برق و دیتا است. این موضوع نه تنها از نظر ایمنی بلکه از دیدگاه عملکرد صحیح سیستم‌های الکتریکی و ارتباطی نیز بسیار حیاتی است. اگر کابل‌های برق و دیتا به درستی تفکیک نشوند، ممکن است مشکلاتی مانند تداخل الکترومغناطیسی، اختلال در انتقال داده‌ها، خطرات آتش‌سوزی و حتی آسیب به تجهیزات الکترونیکی ایجاد شود. در این مقاله به بررسی اصول و روش‌های صحیح تفکیک این دو نوع کابل می‌پردازیم تا بتوانید در پروژه‌های خود از خطاهای رایج جلوگیری کنید.
چرا تفکیک کابل‌های برق و دیتا ضروری است؟
تفکیک کابل‌های برق و دیتا به چند دلیل اساسی ضروری است:
- پیشگیری از تداخل الکترومغناطیسی: جریان برق در کابل‌های الکتریکی می‌تواند میدان‌های الکترومغناطیسی ایجاد کند که می‌تواند باعث اختلال در انتقال داده‌های کابل‌های شبکه شود. این تداخل می‌تواند منجر به افت کیفیت سیگنال، خطاهای ارتباطی و حتی قطع کامل ارتباط شود.
- ایمنی: کابل‌های برق تحت ولتاژ هستند و در صورت تماس با کابل‌های دیتا یا تجهیزات الکترونیکی، خطر برق‌گرفتگی یا آتش‌سوزی را افزایش می‌دهند. استانداردهای ایمنی مانند IEC و NEC نیز فاصله‌گذاری مشخصی بین این دو نوع کابل را الزامی می‌دانند.
- کاهش خطرات: در صورت خرابی یا اتصال کوتاه در کابل‌های برق، احتمال آسیب به کابل‌های دیتا و تجهیزات شبکه وجود دارد. تفکیک صحیح این کابل‌ها خطرات را به حداقل می‌رساند.
- راحتی در نگهداری و تعمیر: اگر کابل‌ها به صورت منظم و سازمان‌یافته قرار گیرند، تشخیص و تعمیر مشکلات آسان‌تر خواهد بود.
اصول کلی تفکیک کابل‌های برق و دیتا
برای تفکیک صحیح کابل‌های برق و دیتا، باید به چند اصل کلی توجه کرد:
- فاصله‌گذاری: استانداردهای بین‌المللی مانند IEC 61936 و NEC 300-3 حداقل فاصله‌ای را بین کابل‌های برق و دیتا تعیین کرده‌اند. این فاصله بسته به نوع کابل‌ها و ولتاژ برق می‌تواند متفاوت باشد. برای مثال، در بسیاری از موارد، فاصله حداقل ۵۰ سانتی‌متر بین کابل‌های برق با ولتاژ بالا و کابل‌های دیتا توصیه می‌شود.
- استفاده از لوله‌های جداگانه: یکی از روش‌های موثر برای تفکیک کابل‌ها، استفاده از لوله‌های جداگانه برای هر نوع کابل است. این روش علاوه بر افزایش ایمنی، امکان سازماندهی بهتر کابل‌ها را نیز فراهم می‌کند.
- جایگذاری فیزیکی: در صورت امکان، کابل‌های برق و دیتا باید در مسیرهای مختلف و حتی در کانال‌های جداگانه قرار گیرند. این کار به ویژه در فضاهای کوچک مانند کابینت‌های شبکه یا جعبه‌های تقسیم‌کننده بسیار مهم است.
- استفاده از کابل‌های شیلد شده: در برخی موارد، استفاده از کابل‌های دیتا با شیلد فلزی می‌تواند از تداخل الکترومغناطیسی جلوگیری کند. این کابل‌ها معمولاً در محیط‌های صنعتی یا جایی که تداخل الکترومغناطیسی شدید وجود دارد، استفاده می‌شوند.

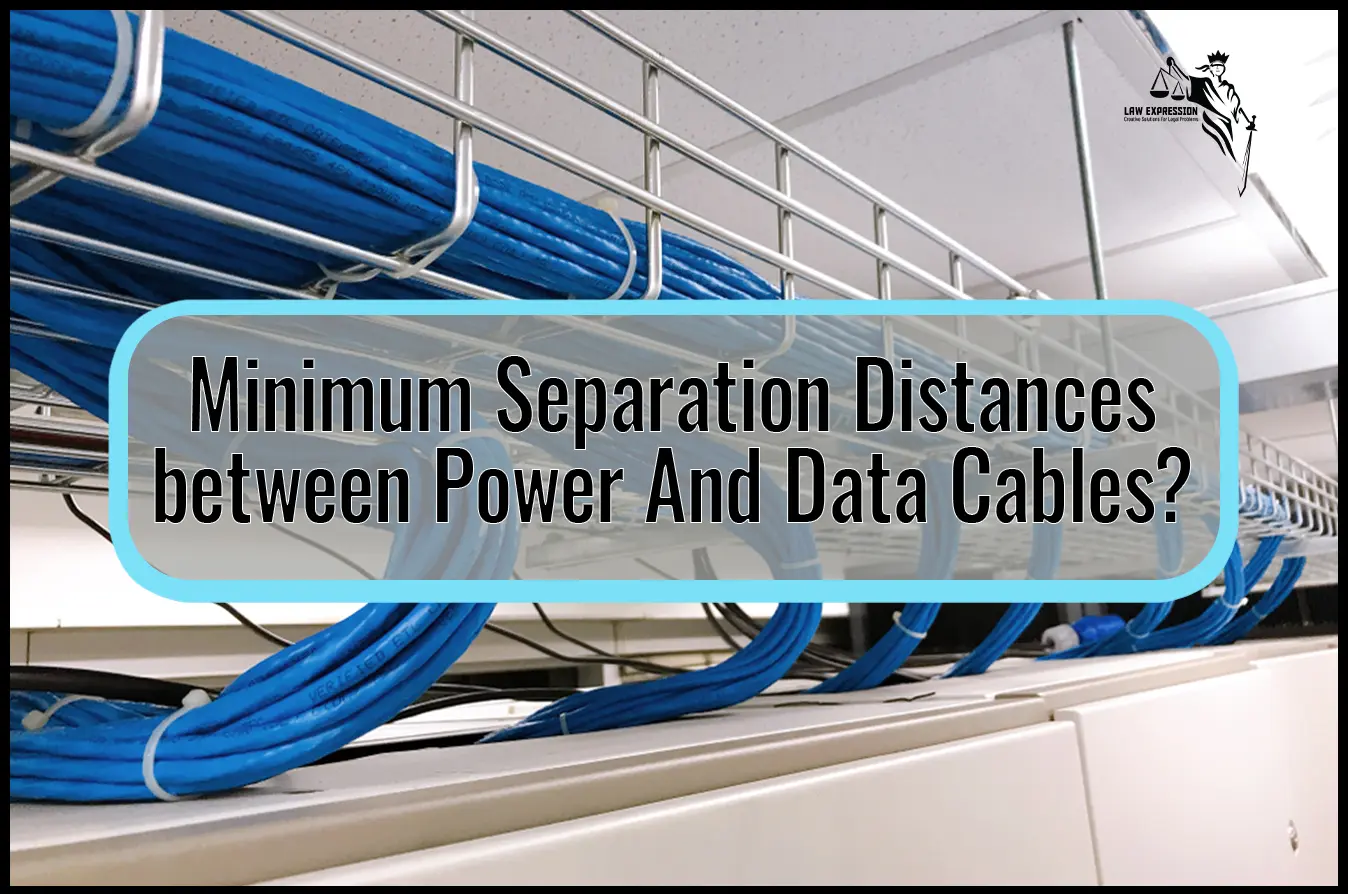

در تصویر زیر می‌توانید نمونه‌ای از فاصله‌گذاری صحیح بین کابل‌های برق و دیتا را مشاهده کنید:
تفکیک کابل‌ها در محیط‌های مختلف
روش تفکیک کابل‌ها بسته به محیطی که در آن استفاده می‌شوند، متفاوت است. برای مثال:
- در ساختمان‌های مسکونی: در این محیط‌ها، کابل‌های برق و دیتا معمولاً در کانال‌های جداگانه یا داخل لوله‌های پلاستیکی جداگانه قرار می‌گیرند. همچنین، در هنگام کشیدن کابل‌ها در دیوار یا سقف، باید از فاصله‌گذاری مناسب بین آن‌ها اطمینان حاصل کرد.
- در محیط‌های صنعتی: در کارخانه‌ها و محیط‌های صنعتی، تداخل الکترومغناطیسی می‌تواند بسیار شدید باشد. در این موارد، علاوه بر فاصله‌گذاری، استفاده از کابل‌های شیلد شده و جداسازی فیزیکی کامل کابل‌ها ضروری است.
- در شبکه‌های کامپیوتری: در محیط‌های شبکه، کابل‌های دیتا مانند کابل‌های Cat5e، Cat6 یا فیبر نوری باید به دور از کابل‌های برق با ولتاژ بالا قرار گیرند. همچنین، استفاده از کابل‌پوش‌های جداگانه برای هر نوع کابل می‌تواند کمک‌کننده باشد.
خطاهای رایج در تفکیک کابل‌ها و چگونگی جلوگیری از آن‌ها
در پروژه‌های ساختمانی و شبکه‌کشی، برخی از خطاهای رایج در تفکیک کابل‌ها وجود دارد که می‌توان با توجه به نکات زیر از آن‌ها جلوگیری کرد:
- نادیده گرفتن فاصله‌گذاری: یکی از رایج‌ترین خطاهای در تفکیک کابل‌ها، نادیده گرفتن فاصله‌گذاری مشخص شده توسط استانداردها است. این کار می‌تواند منجر به تداخل الکترومغناطیسی و مشکلات عملکردی شود.
- استفاده از کابل‌های غیراستاندارد: استفاده از کابل‌هایی که استانداردهای ایمنی را رعایت نمی‌کنند، می‌تواند خطرات جدی ایجاد کند. همیشه باید از کابل‌های معتبر و دارای گواهینامه استفاده کرد.
- جایگذاری نامنظم کابل‌ها: اگر کابل‌ها به صورت نامنظم و بدون سازماندهی قرار گیرند، تشخیص و تعمیر مشکلات دشوار خواهد بود. همچنین، این کار می‌تواند باعث ایجاد تداخل بین کابل‌ها شود.
- عدم استفاده از لوله‌های جداگانه: در برخی موارد، برای صرفه‌جویی در هزینه، از لوله‌های مشترک برای کابل‌های برق و دیتا استفاده می‌شود که این کار کاملاً غیرمناسب است.
در تصویر زیر می‌توانید نمونه‌ای از دستگاه‌های جداسازی کابل‌های مسی را مشاهده کنید که در برخی از پروژه‌های بازیافت یا سازماندهی کابل‌ها استفاده می‌شوند:
نکات مهم در هنگام نصب و طراحی شبکه‌کشی
در هنگام طراحی و نصب شبکه‌کشی، باید به نکات زیر توجه ویژه‌ای داشت:
- بررسی استانداردهای محلی: قبل از شروع پروژه، باید استانداردهای ایمنی و فنی محلی را بررسی و با آن‌ها مطابقت داد. این استانداردها ممکن است بسته به کشور یا منطقه متفاوت باشند.
- استفاده از رنگ‌بندی: برای تشخیص سریع کابل‌ها، می‌توان از رنگ‌بندی مشخص استفاده کرد. برای مثال، کابل‌های برق معمولاً با رنگ‌های قرمز، سیاه یا سفید و کابل‌های دیتا با رنگ‌های آبی یا زرد مشخص می‌شوند.
- سازماندهی کابل‌ها: استفاده از براکت‌ها، کانال‌ها و جعبه‌های سازماندهی برای نگهداری کابل‌ها بسیار مهم است. این کار علاوه بر افزایش ایمنی، امکان دسترسی آسان به کابل‌ها را نیز فراهم می‌کند.
- آزمایش و بررسی: پس از نصب کابل‌ها، باید آزمایش‌های لازم برای بررسی عملکرد صحیح سیستم‌ها انجام شود. این آزمایش‌ها شامل بررسی تداخل الکترومغناطیسی، مقاومت الکتریکی و عملکرد شبکه است.
در تصویر زیر می‌توانید نمونه‌ای از سازماندهی صحیح کابل‌ها در یک محیط شبکه‌کشی را مشاهده کنید:
نتیجه‌گیری
تفکیک صحیح کابل‌های برق و دیتا یکی از اصول اساسی در پروژه‌های ساختمانی و شبکه‌کشی است. این کار نه تنها از تداخل الکترومغناطیسی و خطرات ایمنی جلوگیری می‌کند، بلکه عملکرد بهینه سیستم‌های الکتریکی و ارتباطی را نیز تضمین می‌کند. برای اطمینان از نصب صحیح کابل‌ها، باید به اصول فاصله‌گذاری، استفاده از لوله‌های جداگانه، سازماندهی کابل‌ها و رعایت استانداردهای ایمنی توجه کرد.
اگر به دنبال اطلاعات بیشتر در مورد استانداردهای شبکه‌کشی و روش‌های نصب کابل‌ها هستید، می‌توانید به مقاله‌های مرتبط در بلاگ ساختمان مراجعه کنید. این مقاله‌ها می‌توانند راهنمایی ارزشمندی برای شما در پروژه‌های ساختمانی و شبکه‌کشی باشند.
