اسکن سه‌بعدی ساختمان چگونه انجام می‌شود؟
اسکن سه‌بعدی ساختمان یکی از روش‌های پیشرفته و دقیق برای ثبت اطلاعات ساختاری، معماری و ساخت‌وسازی است که در سال‌های اخیر به‌طور گسترده در پروژه‌های مختلف عمرانی و معماری استفاده می‌شود. این فناوری با استفاده از دستگاه‌های لیزری، دوربین‌های دیجیتال و نرم‌افزارهای تخصصی، امکان ایجاد مدل‌های سه‌بعدی دقیق از ساختمان‌ها را فراهم می‌آورد. در این مقاله، به بررسی روش‌های انجام اسکن سه‌بعدی ساختمان، کاربردهای آن و مزایای استفاده از این فناوری می‌پردازیم.
اسکن سه‌بعدی ساختمان چیست؟
اسکن سه‌بعدی ساختمان یا اسکن لیزری (Laser Scanning) یک روش غیرمخرب است که با استفاده از پرتوهای لیزری، سطح ساختمان را به صورت دقیق و با دقت میلی‌متری اسکن می‌کند. این فناوری قادر است اطلاعاتی مانند ابعاد، شکل، موقعیت و حتی جزئیات معماری را به صورت سه‌بعدی ثبت کند. نتایج اسکن به صورت یک مدل دیجیتال سه‌بعدی (Point Cloud) ارائه می‌شود که می‌توان از آن برای تحلیل، طراحی مجدد، بازسازی یا حتی مدیریت پروژه استفاده کرد.
یکی از مزایای اصلی اسکن سه‌بعدی این است که نیازی به اندازه‌گیری دستی ندارد و در زمان بسیار کوتاه‌تری نسبت به روش‌های سنتی، اطلاعات دقیقی را فراهم می‌آورد. این روش در پروژه‌های بزرگ و پیچیده، مانند بازسازی ساختمان‌های تاریخی، طراحی داخلی، بررسی آسیب‌های ساختاری یا حتی در ساخت و سازهای جدید بسیار مفید است.
چگونه اسکن سه‌بعدی ساختمان انجام می‌شود؟
فرآیند اسکن سه‌بعدی ساختمان شامل چند مرحله اصلی است که باید به دقت انجام شوند:
- پیش‌بررسی و برنامه‌ریزی: قبل از شروع اسکن، باید مکان‌های مورد نظر بررسی شوند. این شامل شناسایی نقاط دسترسی، محدودیت‌های فیزیکی و نیازهای پروژه است. همچنین، باید دستگاه اسکن لیزری و تجهیزات مورد نیاز آماده شوند.
- اسکن: دستگاه اسکن لیزری از چندین نقطه مختلف و با زوایای مختلف، ساختمان را اسکن می‌کند. این دستگاه‌ها قادرند هزاران نقطه در ثانیه را ثبت کنند و یک مدل سه‌بعدی دقیق از ساختمان ایجاد کنند.
- پردازش داده‌ها: پس از اسکن، داده‌های جمع‌آوری شده باید پردازش شوند. این شامل پاکسازی داده‌ها از نویزها، تنظیم دقیق مدل و تبدیل داده‌ها به یک فایل قابل استفاده برای نرم‌افزارهای طراحی (مانند AutoCAD یا Revit) است.

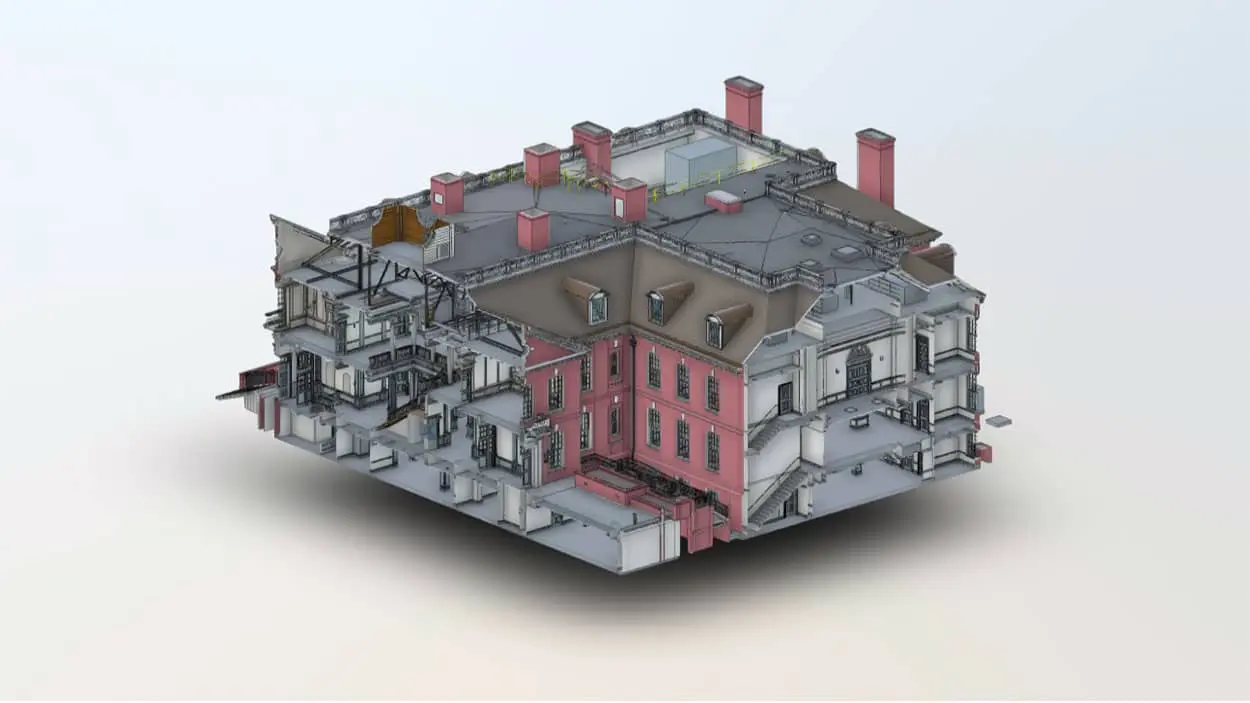

- تولید مدل سه‌بعدی: با استفاده از نرم‌افزارهای تخصصی، داده‌های اسکن به یک مدل سه‌بعدی قابل ویرایش تبدیل می‌شوند. این مدل می‌تواند شامل جزئیات معماری، ساختاری و حتی سیستم‌های مکانیکی و الکتریکی باشد.
- تحلیل و گزارش‌گیری: در این مرحله، مدل سه‌بعدی برای تحلیل‌های مختلف استفاده می‌شود. این تحلیل‌ها می‌تواند شامل بررسی سازه، طراحی مجدد، ارزیابی آسیب‌ها یا حتی برنامه‌ریزی برای بازسازی باشد.
در این فرآیند، دقت و سرعت دستگاه اسکن لیزری بسیار مهم هستند. دستگاه‌های مدرن قادرند در شرایط مختلفی، از جمله محیط‌های تاریک یا پر از گرد و غبار، عملکرد خوبی داشته باشند. همچنین، استفاده از دوربین‌های دیجیتال با کیفیت بالا می‌تواند جزئیات بیشتری را ثبت کند.
کاربردهای اسکن سه‌بعدی در ساختمان
اسکن سه‌بعدی ساختمان در various زمینه‌های عمرانی و معماری کاربرد دارد. برخی از مهم‌ترین کاربردها عبارتند از:
- بازسازی و بازسازی: در پروژه‌های بازسازی، اسکن سه‌بعدی امکان ثبت دقیق وضعیت فعلی ساختمان را فراهم می‌آورد. این اطلاعات می‌تواند برای طراحی تغییرات، تعمیرات یا حتی بازسازی کامل ساختمان استفاده شود.
- طراحی و مهندسی: مهندسان و معماران می‌توانند از مدل‌های سه‌بعدی برای بررسی دقیق طراحی، شناسایی مشکلات احتمالی و بهبود عملکرد ساختمان استفاده کنند.
- ارزیابی آسیب: در صورت بروز آسیب‌های ساختاری یا طبیعی، اسکن سه‌بعدی می‌تواند تغییرات و آسیب‌های ایجاد شده را به صورت دقیق ثبت کند و به مهندسان کمک کند تا بهترین راهکارهای تعمیراتی را انتخاب کنند.
- مدیریت پروژه: در پروژه‌های بزرگ، اسکن سه‌بعدی امکان نظارت دقیق بر پیشرفت کار، شناسایی اختلافات با طراحی و مدیریت منابع را فراهم می‌آورد.
- ساخت و ساز جدید: در پروژه‌های جدید، اسکن سه‌بعدی می‌تواند برای بررسی دقیق زمین، طراحی دقیق و حتی کنترل کیفیت در طول ساخت استفاده شود.

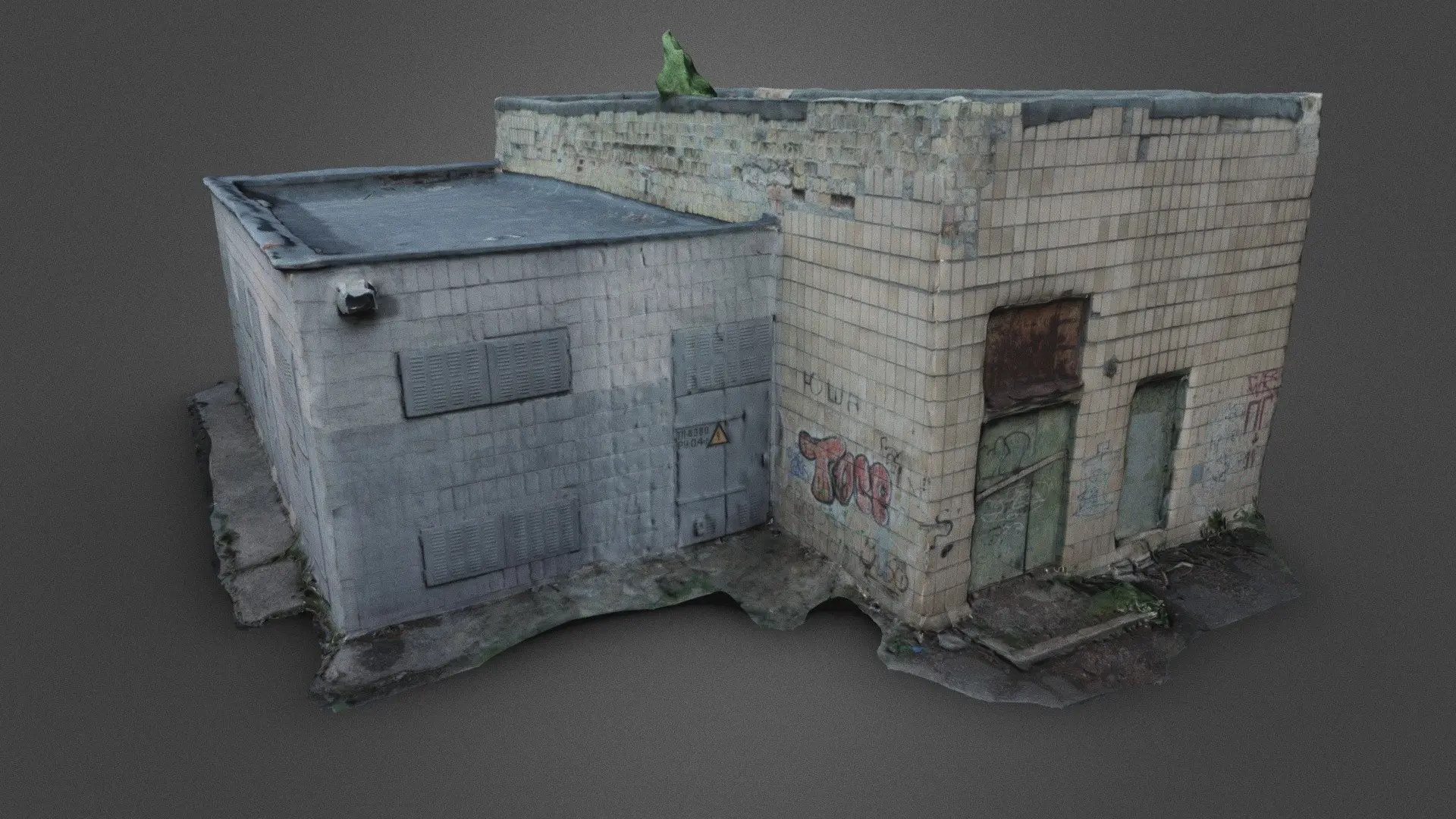

یکی از کاربردهای جالب اسکن سه‌بعدی، ثبت ساختمان‌های تاریخی است. این فناوری می‌تواند جزئیات معماری را با دقت بالا ثبت کند و به محققان و بازسازیگران کمک کند تا ساختمان‌ها را به صورت دقیق بازسازی کنند.
مزایای استفاده از اسکن سه‌بعدی
استفاده از اسکن سه‌بعدی ساختمان مزایای بسیاری دارد که آن را به یکی از روش‌های پیشرفته در صنعت ساخت‌وساز تبدیل کرده است:
- دقت بالا: اسکن لیزری قادر است اطلاعاتی با دقت میلی‌متری ثبت کند، که در روش‌های سنتی غیرممکن است.
- سرعت: این روش نسبت به اندازه‌گیری دستی بسیار سریع‌تر است و زمان زیادی را برای پروژه‌ها صرفه‌جویی می‌کند.
- غیرمخرب: اسکن لیزری نیازی به تغییر یا آسیب رساندن به ساختمان ندارد و اطلاعات را به صورت غیرمخرب ثبت می‌کند.
- کاهش خطا: با استفاده از مدل‌های سه‌بعدی دقیق، احتمال خطا در طراحی و اجرای پروژه کاهش می‌یابد.
- تحلیل جامع: اسکن سه‌بعدی امکان تحلیل‌های جامع از ساختمان، از جمله بررسی سازه، سیستم‌های مکانیکی و الکتریکی را فراهم می‌آورد.
با توجه به مزایای فوق، استفاده از اسکن سه‌بعدی در پروژه‌های بزرگ و کوچک بسیار توصیه می‌شود. این فناوری نه تنها زمان و هزینه را کاهش می‌دهد، بلکه کیفیت نهایی پروژه را نیز بهبود می‌بخشد.
چالش‌های اسکن سه‌بعدی ساختمان
در حالی که اسکن سه‌بعدی ساختمان مزایای بسیاری دارد، اما برخی چالش‌ها نیز در استفاده از این فناوری وجود دارد:
- هزینه: دستگاه‌های اسکن لیزری و نرم‌افزارهای مرتبط هزینه‌های بالایی دارند، که ممکن است برای برخی پروژه‌ها محدودکننده باشد.
- نیاز به تخصص: انجام اسکن و پردازش داده‌ها نیاز به دانش و تخصص دارد. بنابراین، استخدام افراد متخصص یا آموزش تیم پروژه ضروری است.
- پردازش داده: حجم زیادی از داده‌ها در اسکن تولید می‌شود که نیاز به پردازش و تحلیل دقیق دارد. این ممکن است زمان‌بر باشد.
- دقت در محیط‌های پیچیده: در برخی محیط‌ها، مانند ساختمان‌های پر از گرد و غبار یا با نور کم، دقت اسکن ممکن است کاهش یابد.
با این حال، با پیشرفت فناوری و کاهش هزینه‌های دستگاه‌ها، استفاده از اسکن سه‌بعدی در آینده نزدیک بیشتر خواهد شد.
نکات مهم در استفاده از اسکن سه‌بعدی
برای استفاده مؤثر از اسکن سه‌بعدی ساختمان، باید به چند نکته مهم توجه کرد:
- انتخاب دستگاه مناسب: انتخاب دستگاه اسکن لیزری مناسب با توجه به نیازهای پروژه بسیار مهم است. برخی دستگاه‌ها برای پروژه‌های بزرگ و برخی دیگر برای پروژه‌های کوچک طراحی شده‌اند.
- پردازش داده‌ها: پردازش داده‌های اسکن باید به صورت دقیق انجام شود تا مدل سه‌بعدی قابل استفاده باشد. استفاده از نرم‌افزارهای تخصصی مانند AutoCAD، Revit یا CloudCompare ضروری است.
- آموزش تیم: تیم پروژه باید در مورد استفاده از اسکن لیزری و پردازش داده‌ها آموزش دیده باشند تا بتوانند از این فناوری به بهترین نحو استفاده کنند.
- ارزیابی دقت: قبل از استفاده از مدل سه‌بعدی، باید دقت آن ارزیابی شود تا از صحت اطلاعات اطمینان حاصل شود.
در نهایت، استفاده از اسکن سه‌بعدی ساختمان می‌تواند به بهبود کیفیت پروژه‌ها، کاهش هزینه‌ها و افزایش دقت در طراحی و اجرای پروژه کمک کند. اگر شما نیز در پروژه‌های عمرانی یا معماری فعالیت می‌کنید، می‌توانید با استفاده از این فناوری، نتایج بهتری کسب کنید. برای اطلاعات بیشتر در مورد تکنولوژی‌های جدید در صنعت ساخت‌وساز، می‌توانید به بلاگ ساختمان مراجعه کنید.
